Металлические стеллажи серии MS Pro предназначены для использования как на складах и производствах, так и в небольших помещениях – гаражи, торговые точки, кладовые.

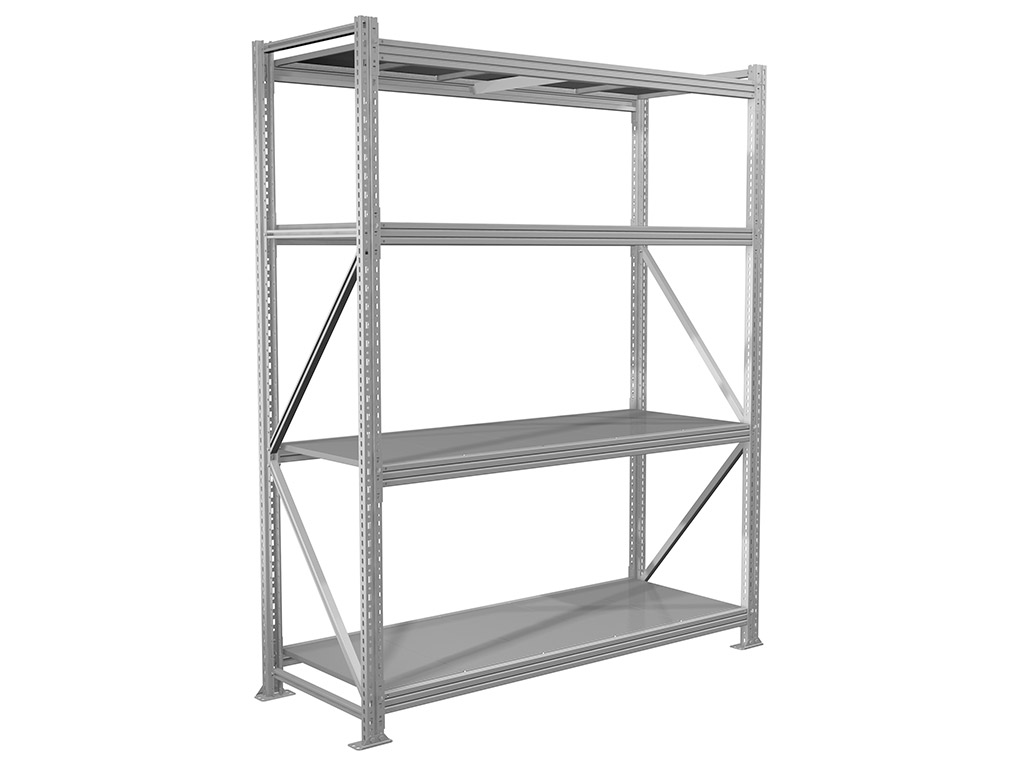

Полочные стеллажи серии MS Pro в сборе:
| Стеллаж | Высота, мм | Ширина, мм | Глубина, мм | Кол-во полок |
| MS Pro 200/150x60/4 | 1996 | 1612 | 603 | 4 |
| MS Pro 200/180x60/4 | 1996 | 1912 | 603 | 4 |
| MS Pro 250/150x60/5 | 2496 | 1612 | 603 | 5 |
| MS Pro 300/150x80/5 | 2996 | 1642 | 803 | 5 |
| Доп.секция MS Pro 200/150x60/4 | 1996 | 1580 | 603 | 4 |
| Доп.секция MS Pro 200/180x60/4 | 1996 | 1880 | 603 | 4 |
| Доп.секция MS Pro 250/150x60/5 | 2496 | 1580 | 603 | 5 |
| Доп.секция MS Pro 300/150x80/5 | 2996 | 1580 | 803 | 5 |
Характеристики стеллажного оборудования
Модели MS Pro обладают следующими характеристиками:
- Полочные стеллажи представляют собой, легко собираемую и разбираемую конструкцию, которая состоит из вертикальных рам, закрепленных на них горизонтальных балок и разборных полок.

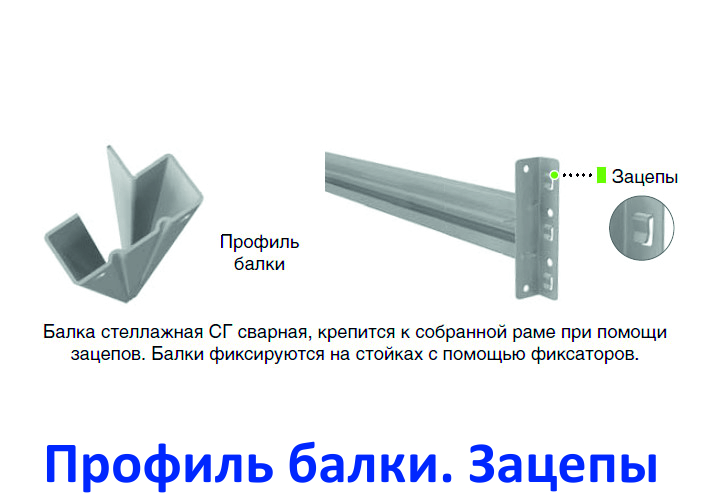

- Крепление балки к стойкам безболтовое. Балка крепится к стойке на зацепах и закрепляется фиксатором, предохраняющим балку от случайного подъема. Балки могут переставляться по высоте с шагом 50 мм.
- Конструкция балки позволяет использовать 2 вида настила: металлический (наборные полки, изготовленные из оцинкованного металла) и ДСП толщиной 16 мм».
- Рекомендованные раскройки настилов ДСП на ярусы стеллажа MS PRO

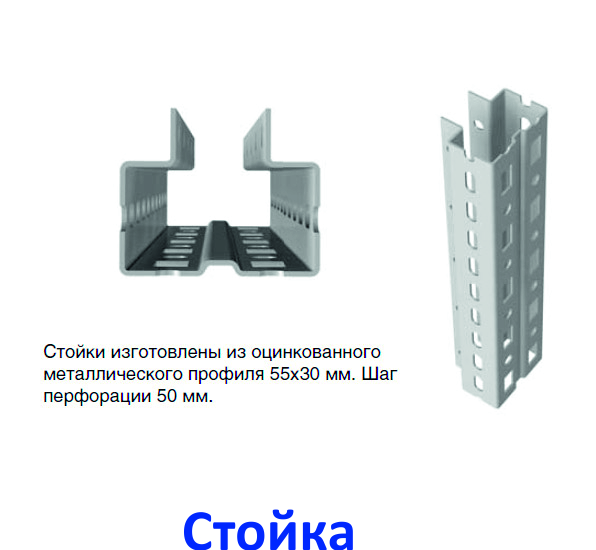

- Стойки изготовлены из оцинкованного металлического профиля 55х30 мм.

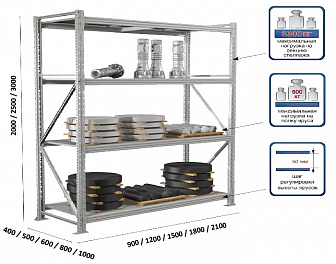

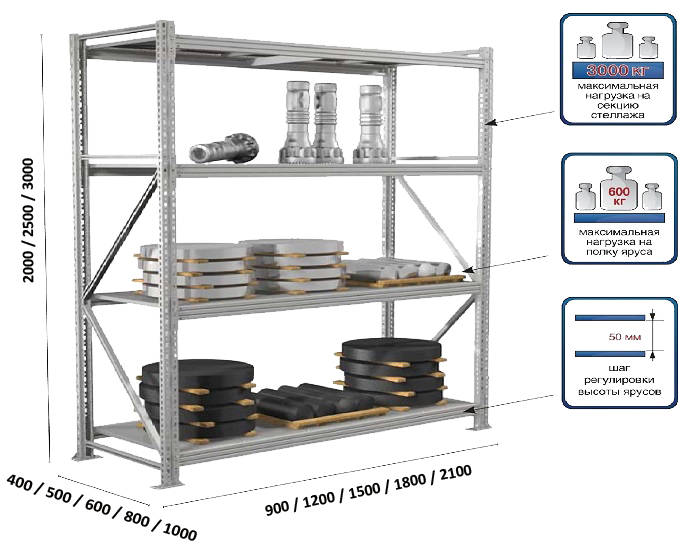

- Нагрузка на секцию стеллажа до 3000 кг, на ярус стеллажа от 200 до 600 кг, в зависимости от ширины яруса.
- Поставляются в разобранном виде.
Комплектующие элементы MS Pro
| Наименование | Размеры, мм | Комплектация | Материал | Вес, кг |
|
|||
|---|---|---|---|---|---|---|---|---|
| Высота | Длина | Глубина | ||||||
| РАМА MS Pro | ||||||||

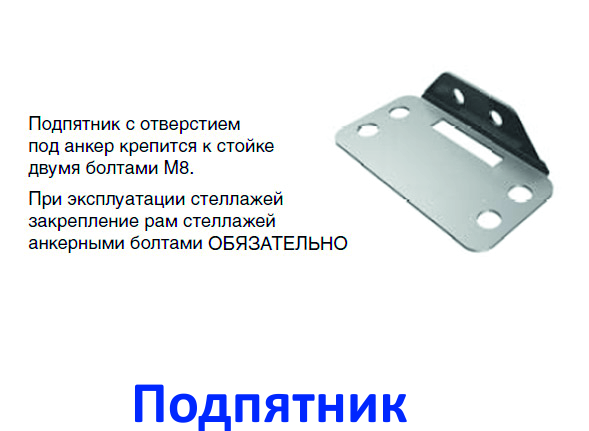

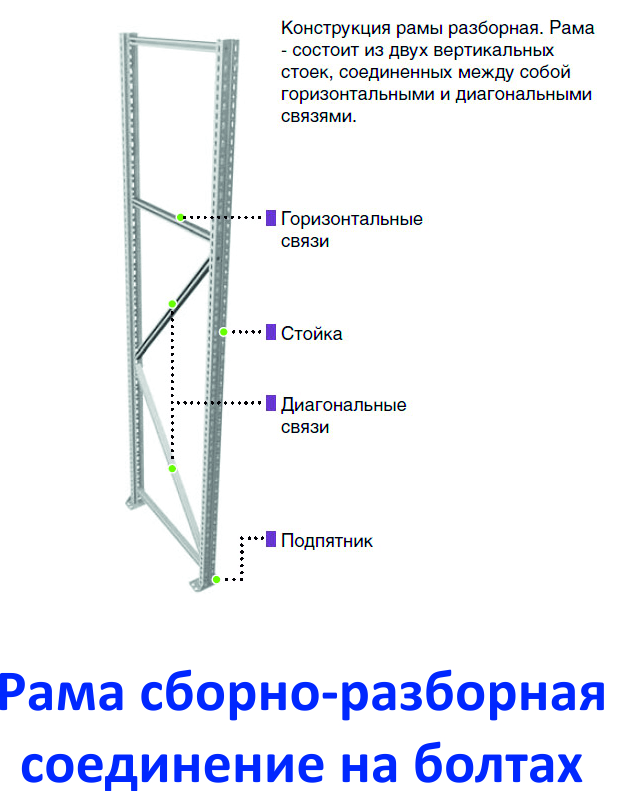

| Рама Profi MS 200×40 | 2000 | 400 | Рама разборная. Укомплектована подпятником (с комплектом крепежа), горизонтальными и диагональными связями. Без анкеров. Толщина металла стойки 1,2 мм | Цинк | 7.8 | |||
| Рама Profi MS 200×50 | 2000 | 500 | Цинк | 8.1 | ||||
| Рама Profi MS 200×60 | 2000 | 600 | Цинк | 8.4 | ||||
| Рама Profi MS 200×80 | 2000 | 800 | Цинк | 9.1 | ||||
| Рама Profi MS 200×100 | 2000 | 1000 | Цинк | 9.8 | ||||
| Рама Profi MS 250×40 | 2500 | 400 | Цинк | 10.3 | ||||
| Рама Profi MS 250×50 | 2500 | 500 | Цинк | 10.6 | ||||
| Рама Profi MS 250×60 | 2500 | 600 | Цинк | 10.9 | ||||
| Рама Profi MS 250×80 | 2500 | 800 | Цинк | 11.5 | ||||
| Рама Profi MS 250×100 | 2500 | 1000 | Цинк | 12.4 | ||||
| Рама Profi MS 300×40 | 3000 | 400 | Цинк | 12.7 | ||||
| Рама Profi MS 300×50 | 3000 | 500 | Цинк | 13.0 | ||||
| Рама Profi MS 300×60 | 3000 | 600 | Цинк | 13.3 | ||||
| Рама Profi MS 300×80 | 3000 | 800 | Цинк | 14.2 | ||||
| Рама Profi MS 300×100 | 3000 | 1000 | Цинк | 14.9 | ||||
| Рама MS Pro 200×40 (Expert) | 2000 | 400 | Рама разборная. Укомплектована подпятником (с комплектом крепежа), горизонтальными и диагональными связями. Без анкеров. Толщина металла стойки 1,5 мм | Цинк | 9.2 | |||
| Рама MS Pro 200×50 (Expert) | 2000 | 500 | Цинк | 9.5 | ||||
| Рама MS Pro 200×60 (Expert) | 2000 | 600 | Цинк | 9.8 | ||||
| Рама MS Pro 200×80 (Expert) | 2000 | 800 | Цинк | 10.5 | ||||
| Рама MS Pro 200×100 (Expert) | 2000 | 1000 | Цинк | 11.2 | ||||
| Рама MS Pro 250×40 (Expert) | 2500 | 400 | Цинк | 11.7 | ||||
| Рама MS Pro 250×50 (Expert) | 2500 | 500 | Цинк | 12 | ||||
| Рама MS Pro 250×60 (Expert) | 2500 | 600 | Цинк | 12.3 | ||||
| Рама MS Pro 250×80 (Expert) | 2500 | 800 | Цинк | 12.9 | ||||
| Рама MS Pro 250×100 (Expert) | 2500 | 1000 | Цинк | 13.8 | ||||
| Рама MS Pro 300×40 (Expert) | 3000 | 400 | Цинк | 14.1 | ||||
| Рама MS Pro 300×50 (Expert) | 3000 | 500 | Цинк | 14.4 | ||||
| Рама MS Pro 300×60 (Expert) | 3000 | 600 | Цинк | 14.7 | ||||
| Рама MS Pro 300×80 (Expert) | 3000 | 800 | Цинк | 15.6 | ||||
| Рама MS Pro 300×100 (Expert) | 3000 | 1000 | Цинк | 16.3 | ||||
| ЯРУС MS Pro | Комплектация | Нагрузка, кг (запас прочности 1.25) |
|
|||||
| 90×40 | 900 | 400 |
Балки MS Pro 90 — 2шт, стяжка балок MS Pro 400- 1шт, полки MS Pro 40×30 — 3 шт. |
600 | 4.8 |
|
||
| 90×50 | 900 | 500 |
Балки MS Pro 90 — 2шт, стяжка балок MS Pro 500- 1шт, полки MS Pro 50×30 — 3 шт. |
600 | 6.12 |
|
||
| 90×60 | 900 | 600 |
Балки MS Pro 90 — 2шт, стяжка балок MS Pro 600- 1шт, полки MS Pro 60×30 — 3 шт. |
600 | 7.44 |
|
||
| 90×80 | 900 | 800 |
Балки MS Pro 90 — 2шт, стяжка балок MS Pro 800- 1шт, полки MS Pro 80×30 — 3 шт. |
600 | 8.76 |
|
||
| 90×100 | 900 | 1000 |
Балки MS Pro 90 — 2 шт, стяжка балок MS Pro 1000- 1шт, полки MS Pro 100×30 — 3 шт. |
600 | 10.08 | |||
| 120×40 | 1200 | 400 |
Балки MS Pro 120 — 2шт, стяжка балок MS Pro 400- 1шт, полки MS Pro 40×30 — 4 шт. |
600 | 6.2 |
|
||
| 120×50 | 1200 | 500 |
Балки MS Pro 120 — 2шт, стяжка балок MS Pro 500- 1шт, полки MS Pro 50×30 — 4 шт. |
600 | 8.0 |
|
||
| 120×60 | 1200 | 600 |
Балки MS Pro 120 — 2шт, стяжка балок MS Pro 600- 1 шт, полки MS Pro 60×30 — 4 шт. |
600 | 9.8 |
|
||
| 120×80 | 1200 | 800 |
Балки MS Pro 120 — 2 шт, стяжка балок MS Pro 800- 1 шт, полки MS Pro 80×30 — 4 шт. |
600 | 11.56 | |||
| 120×100 | 1200 | 1000 |
Балки MS Pro 120 — 2 шт, стяжка балок MS Pro 1000- 1шт, полки MS Pro 100×30 — 4 шт. |
600 | 13.5 |
|
||
| 150×40 | 1500 | 400 |
Балки MS Pro 1500 — 2шт, стяжка балок MS Pro 400- 1 шт, полки MS Pro 40×30-5 шт. |
500 | 7.76 |
|
||
| 150×50 | 1500 | 500 |
Балки MS Pro 1500 — 2 шт, стяжка балок MS Pro 500- 1 шт, полки MS Pro 50×30-5 шт. |
500 | 9.96 |
|
||
| 150×60 | 1500 | 600 |
Балки MS Pro 1500 — 2шт, стяжка балок MS Pro 600- 1 шт, полки MS Pro 60×30-5 шт. |
500 | 12.16 | |||
| 150×80 | 1500 | 800 |
Балки MS Pro 1500 — 2шт, стяжка балок MS Pro 800 — 1шт, полки MS Pro 80×30-5 шт. |
500 | 14.36 | |||
| 150×100 | 1500 | 1000 |
Балки MS Pro 1500 — 2шт, стяжка балок MS Pro 1000- 1шт, полки MS Pro 100×30-5шт. |
500 | 16.56 | |||
| 180×40 | 1800 | 400 |
Балки MS Pro 1800 — 2шт, стяжка балок MS Pro 400 — 2шт, полки MS Pro 40×30 — 6 шт. |
450 | 9.24 |
|
||
| 180×50 | 1800 | 500 |
Балки MS Pro 1800 — 2шт, стяжка балок MS Pro 500 — 2шт, полки MS Pro 50×30 — 6 шт. |
450 | 11.88 |
|
||
| 180×60 | 1800 | 600 |
Балки MS Pro 1800 — 2шт, стяжка балок MS Pro 600 — 2шт, полки MS Pro 60×30 — 6 шт. |
450 | 14.52 |
|
||
| 180×80 | 1800 | 800 |
Балки MS Pro 1800 — 2шт, стяжка балок MS Pro 800 — 2шт, полки MS Pro 80×30 — 6 шт. |
450 | 17.16 |
|
||
| 180×100 | 1800 | 1000 |
Балки MS Pro 1800 — 2шт, стяжка балок MS Pro 1000 −2шт., полки MS Pro 100×30-6шт. |
450 | 19.8 | |||
| 210×40 | 2100 | 400 |
Балки MS Pro 2100 — 2шт, стяжка балок MS Pro 400 — 2шт, полки MS Pro 40×30 — 7 шт. |
350 | 10.72 | |||
| 210×50 | 2100 | 500 |
Балки MS Pro 2100 — 2шт, стяжка балок MS Pro 500 — 2шт, полки MS Pro 50×30 — 7 шт. |
350 | 13.8 | |||
| 210×60 | 2100 | 600 |
Балки MS Pro 2100 — 2шт, стяжка балок MS Pro 600 — 2шт, полки MS Pro 60×30 — 7 шт. |
350 | 16.88 | |||
| 210×80 | 2100 | 800 |
Балки MS Pro 2100 — 2шт, стяжка балок MS Pro 800 — 2шт, полки MS Pro 80×30 — 7 шт. |
350 | 19.96 | |||
| 210×100 | 2100 | 1000 |
Балки MS Pro 2100 — 2шт, стяжка балок MS Pro 1000 — 2шт, полки MS Pro 100×30-7шт. |
350 | 23.04 |
|
||
| Балка MS Pro | Материал |
|
||||||
| 90 | 900 | Фиксаторы в комплекте из расчета 2 шт. на одну балку. | Метал. окрашенная, цвет серый | 1.81 |
|
|||
| 120 | 1200 | Фиксаторы в комплекте из расчета 2 шт. на одну балку. | Метал. окрашенная, цвет серый | 2.35 |
|
|||
| 150 | 1500 | Фиксаторы в комплекте из расчета 2 шт. на одну балку. | Метал. окрашенная, цвет серый | 2.89 |
|
|||
| 180 | 1800 | Фиксаторы в комплекте из расчета 2 шт. на одну балку. | Метал. окрашенная, цвет серый | 3.43 |
|
|||
| 210 | 2100 | Фиксаторы в комплекте из расчета 2 шт. на одну балку. | Метал. окрашенная, цвет серый | 3.97 |
|
|||
| Стяжка балок MS Pro | ||||||||
| MS Pro 40 | 377 | цинк | 0.15 |
|
||||
| MS Pro 50 | 477 | цинк | 0.19 |
|
||||
| MS Pro 60 | 577 | цинк | 0.23 |
|
||||
| MS Pro 80 | 777 | цинк | 0.3 |
|
||||
| MS Pro 100 | 977 | цинк | 0.38 |
|
||||
| Полка яруса MS Pro | ||||||||
| 40×30 | 400 | 300 | цинк | 0.73 |
|
|||
| 50×30 | 500 | 300 | цинк | 0.92 |
|
|||
| 60×30 | 600 | 300 | цинк | 1.28 |
|
|||
| 80×30 | 800 | 300 | цинк | 1.72 |
|
|||
| 100×30 | 1000 | 300 | цинк | 2.16 |
|
|||
| Дополнительные элементы | ||||||||
| Накладка для шин MS Pro 150 | 1490 | 0.91 |
|
|||||
| Накладка для шин MS Pro 180 | 1790 | 1.1 |
|
|||||
| Накладка для шин MS Pro 210 | 2090 | 1.28 |
|
|||||
|
Фиксатор MS Pro |
цинк | 0.01 |
|
|||||
| Анкер клиновой 10×100 |
|
|||||||
1.Руководство по эксплуатации стеллажа среднегрузового MS PRO
Схема установки стяжки балок на стеллаж MS PRO
