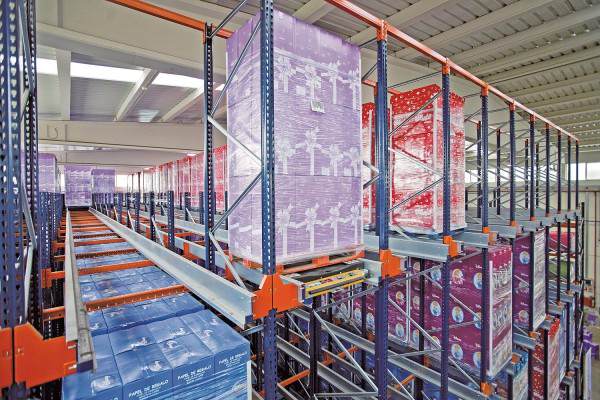

Стеллажные конструкции с системой «Шаттл» представляют собой оптимальную систему высокой плотности для груза со средним ассортиментом. В основе этой роботизированной системы набивных стеллажей стоит «шаттл» - автоматизированная передвижная платформа (челнок), скользящая вдоль стеллажного ряда, и которой можно дистанционно управлять с помощью компактного переносного пульта.

Система оптимально подходит для накопительных секций склада и зон комплектации.

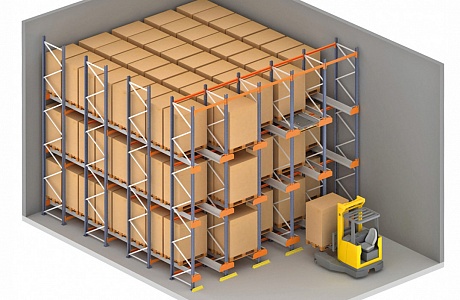

Шаттл - это полуавтоматическая система хранения и поиска, состоящая из шаттла (челнока) и многоуровневого стеллажа для хранения с каналами, каждый из которых оборудован рельсами для движения шаттла.

Принципиальная функция шаттл проста и эффективна: при входе в канал шаттл поднимает поддон и автоматически перемещает его по каналу в конец или в следующее свободное пространство поддонов. Там он осторожно устанавливает поддон на стойку и возвращается к входу канала, чтобы поднять следующий поддон.

Для связи с шаттлом водитель погрузчика использует компактный пульт дистанционного управления. Таким образом, оператор всегда имеет полный контроль над всеми процессами хранения и поиска. Кроме того, шаттл может быть интегрирован в систему управления складом (система управления потоками материалов), которая будет управлять им.

Также можно управлять шаттлом автоматически. В этом типе применения автоматизированные транспортные средства, управляются они с помощью автоматизированного интерфейса. Разумеется, шаттл также оснащен дополнительным интерфейсом для подключения диагностической системы.

Различные функции

• Автоматическое хранение и извлечение LiFo (Last-in-First-out) и FiFo (First-in-First-out)
• Уплотнение хранилища от входа канала вниз
• Функция инвентаризации - Шаттл подсчитывает поддоны в канале
• Автоматическое хранение и извлечение определенного количества поддонов

Пульт дистанционного управления - разработан для обеспечения высокого удобства использования

• Простая комбинация клавиш
• Все с одного взгляда: на дисплее пульта дистанционного управления отображаются все важные данные о работе шаттла

Концепция безопасности

Шаттл может различать различные типы препятствий. Это стало возможным благодаря объединению лазерного сканера SICK с аварийным ограничителем. Если лазерный сканер обнаруживает препятствие, скорость челнока постепенно уменьшается до скорости 0,1 м / с. Если аварийный стоп-бар попадает на препятствие, он запускает аварийную остановку . Это происходит только в том случае, если препятствие фактически препятствует пути челнока и не отходит. Система не останавливается перед препятствиями, которые удаляются, например, части упаковочной пленки, свисающей внутри канала. Вместо этого шаттл будет медленно проходить под препятствием, не останавливаясь каждый раз, когда сканер обнаруживает препятствие. Это позволяет избежать полной остановки всей системы.

Ваши преимущества

• Максимально возможное использование пространства, несмотря на большое количество различных товаров: высота хранения свыше 10 метров, неограниченная длина канала, хранение различных товаров на разных уровнях канала
• Быстрый оборот поддонов: скорость хранения и поиска составляет от 0,92 до 1,1 м / с.
• Одновременная работа вилочных погрузчиков и шаттла
• Гибкое использование: используйте шаттл с любым современным вилочным погрузчиком, управляйте различными типами поддонов.
• Индивидуальные настройки: точная параметризация в соответствии с вашими требованиями
• Высокая доступность: современная технология управления и привода - надежное и низкое обслуживание
• Автоматическая работа: также доступна для полностью автоматической работы в сочетании с автоматическим стандартом.
