Смешанная мезонинная платформа - мезонин на колоннах

Печать
Смешанная мезонинная платформа - мезонин на колоннах

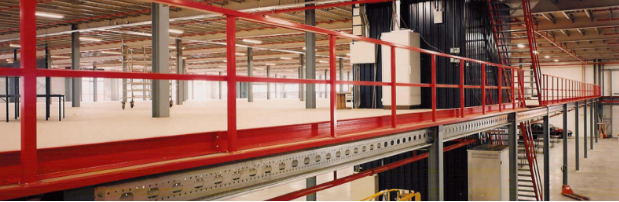

Смешанный мезонин на колоннах – это быстросборная комбинированная модульная металлоконструкция из полочного и отдельностоящего мезонина предназначенная для оптимизации пространства складского или производственного помещения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Предельные (максимальные) характеристики смешанных мезонинных платформ:
  • максимальное количество этажей – 5;
  • максимальная допустимая распределенная нагрузка на пол мезонина – 2 500 кг/кв.м;
  • максимальная высота уровня – 7 м;
  • шаг колонн: при нагрузке 200-300 кг/кв.м. – 3-10 метров, при нагрузке выше 500 кг/кв.м. – 6-7 метров.

Выше приведены предельные характеристики смешанных мезонинных платформ, в реальности же для удобства понимания лучше (следует) привести наиболее часто используемые параметры:
  • нагрузка на пол мезонина 250 кг/кв.м. – в зоне проходов полочной мезонинной платформы;
  • нагрузка 500-1000 кг/кв.м. – в зоне отдельностоящей мезонинной платформы.

ШАГ КОЛОНН

Шаг колонн отдельностоящей платформы – важный параметр повышающий удобство и эффективность использования мезонинных платформ. Исходя из опыта проектирования и эксплуатации, не рекомендуется делать шаг колонн менее 3 м. Оптимальным стоит признать шаг колонн 6 м.

Шаг колонн более 6 м потребует использовать тяжелые профиля силовой конструкции, при этом стоимость такой конструкции становится сильно выше, чем стоимость аналогичной строительной конструкции из железобетона.

ОПОРНЫЕ ЭЛЕМЕНТЫ И НЕСУЩАЯ (СИЛОВАЯ) КОНСТРУКЦИЯ

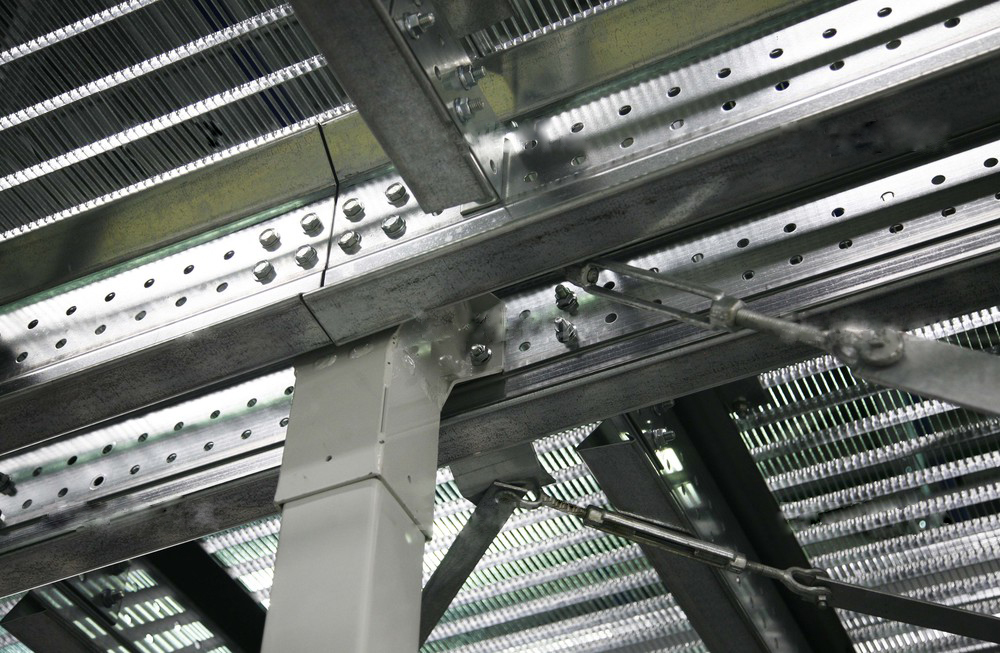

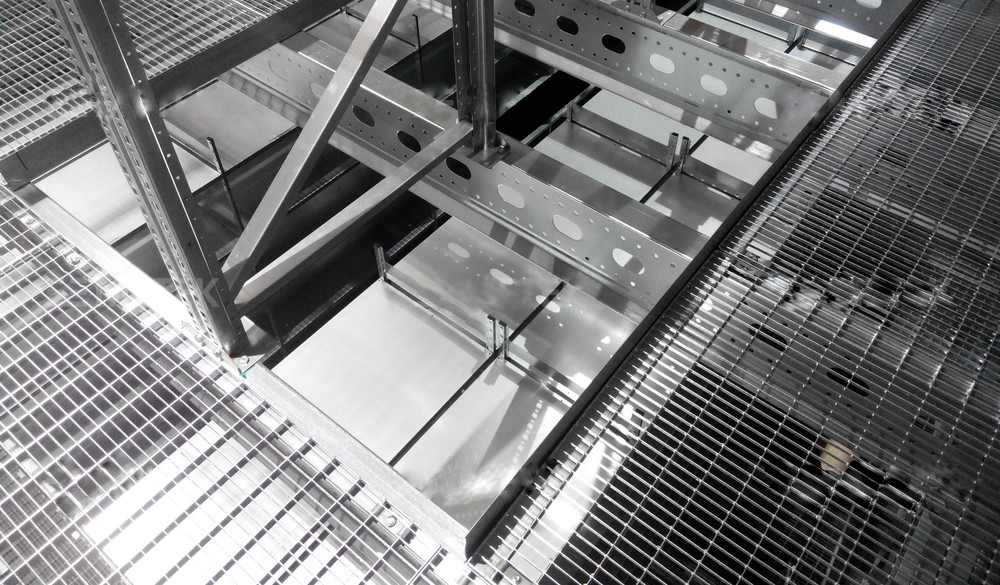

В качестве колонн отдельностоящей платформы используется либо стандартная квадратная труба сечением от 50х50х3 до 150х150х8 мм, либо двутавры. Основой силовой металлоконструкции служат запатентованные металлические профили (E-profile).

Опорными элементами полочной мезонинной платформы являются стеллажные рамы систем MS7 или MS8.

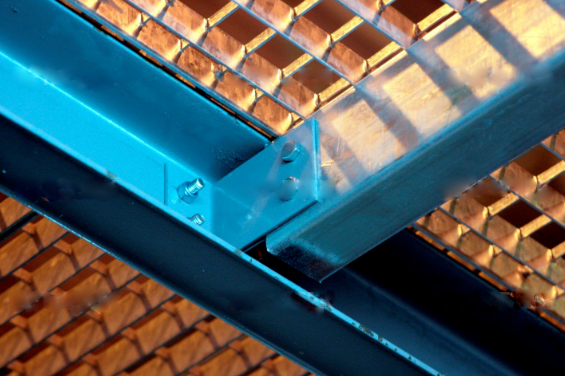

Несущими горизонтальными профилями отдельностоящей платформы являются E-профили, выполненные из высокопрочной (предел текучести не менее 400 кг/кв.см.) оцинкованной стали, профили разработаны специально для удобства использования в силовых конструкциях.

Линейка профилей имеет следующие размеры:

  • высота профиля: 212, 262, 312, 362, 412, 462 мм;
  • толщина профиля 1,75; 2,00; 2,50; 3,00 мм.
4 .jpg

Несущей металлической конструкцией полочного мезонина служат металлические С-профили.​​


НАСТИЛ

Настил обеспечивает рабочую поверхность и равномерное распределение нагрузки на металлоконструкцию. В зависимости от назначения платформы и условий эксплуатации предлагаются следующие варианты настилов:

Решетчатый настил, высокопрочный металлический (прессованный или сварной).

Не препятствует свободной вентиляции помещения и проникновению воды при пожаротушении. Покрытие – горячее/холодное цинкование. Самый распространенный вариант. Самые высокие износостойкие характеристики. Облегчает согласование конструкции с федеральными органами пожарной безопасности. У данного варианта настила есть только один недостаток – невозможность герметичной изоляции этажей друг от друга.

Размер ячейки:

  • 33х33 мм, 44х44 мм – стандартный вариант;
  • 44х11 мм, 55х11 мм, 66х11 мм – вариант «узкой ячейки» – применяется в случае необходимости использования комплектовочных и паллетных тележек на мезонинных уровнях.

Перфорированные П-образные панели

Перфорированные П-образные панели – вариант, альтернативный решетке. Как правило имеет более высокую стоимость по сравнению с решетчатым настилом.

Использование экономически выгодно при больших пролетах между элементами силовой конструкции. Как преимущество можно отметить возможность задавать различные варианты перфорации, либо вовсе обходиться без нее. Покрытие – горячее/холодное цинкование.


Специализированое силовое ДСП

Специализированное силовое ДСП имеет антискользящее покрытие сверху и светоотражающее белое снизу.

Оно обеспечивает ровную поверхность с высокими эксплуатационными свойствами, износостойкая антискользящая поверхность (по износостойкости значительно уступает перечисленным выше металлическим настилам, но при соблюдении правил эксплуатации – срок службы не менее 10 лет). Удобная и отработанная схема стыковки листов и крепежа.
Высокая нагрузочная характеристика. Пожарная безопасность (подтверждена сертификатами РФ).


Вышеперечисленные варианты являются основными.
Рынок РФ специфичен, и здесь получили распространение альтернативные варианты – функциональные, но менее цивилизованные.

Рифленый металлический лист

Толщина листа равна 4-5 мм. Достоинство этого настила – монолитная металлическая поверхность. Благодаря рифлению антискользящая.

Недостатки есть – самое распространенное покрытие – порошковый полимер, абсолютно не стоек к истиранию. Не до конца решенной проблемой остаются стыки между листами и крепеж.

Важно отметить, что использование металлического листа влечет за собой серьезное удорожание силовой металлоконструкции из-за необходимости уменьшить расстояние между поддерживающими элементами (не более 500 мм, в то время как для других вариантов пролет может быть 1000 и даже 1500 мм).

Фанера

Бюджетный вариант. Из достоинств стоит отметить ТОЛЬКО цену.

Недостатков довольно много:

  • низкая износостойкость и повышенное пылеобразование (можно частично компенсировать, настелив поверх фанеры технический линолеум);
  • пожарная безопасность. Вопрос пожарной безопасности решается с помощью специальных составов (пропиток или лаков). Но надзорные органы РФ относятся к этому довольно придирчиво;
  • эстетичную стыковку листов между собой практически невозможно провести при сборке конструкции;
  • комбинация металлического листа/фанеры с профнастилом – дальнейший путь получения хорошей цены за настил, не увеличивая стоимости силовой металлоконструкции. Использование профнастила дает возможность снизить толщину фанеры/металла;

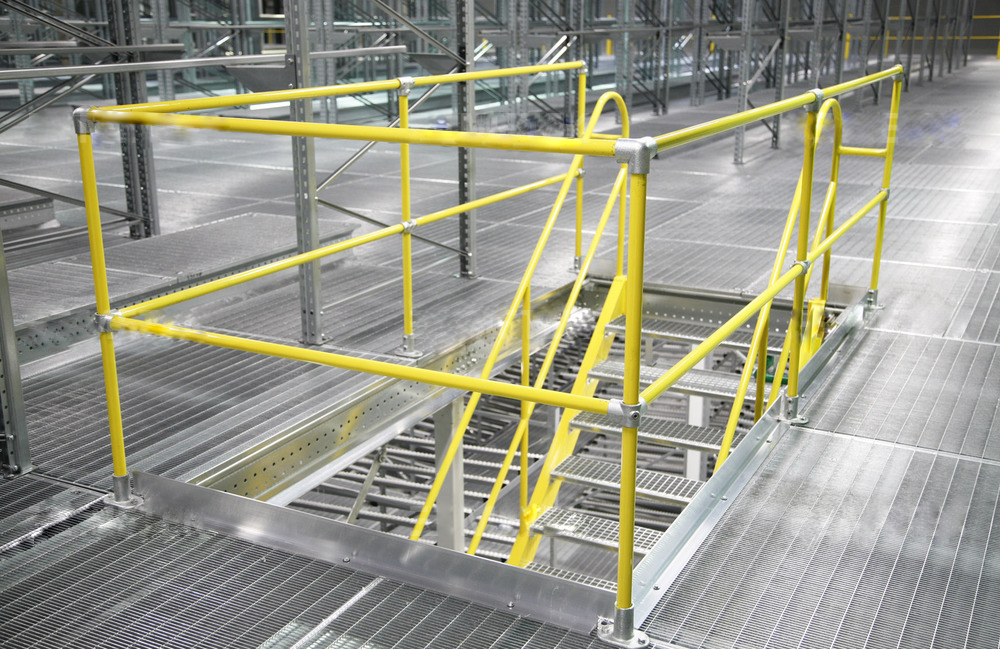

ЛЕСТНИЦЫ

Проектируются в соответствии с российскими и европейскими стандартами.
Угол наклона может быть 35, 40, 45, 50 градусов. В зависимости от высоты уровня могут быть однопролетными и с промежуточной площадкой. Возможны различные варианты исполнения ступеней.

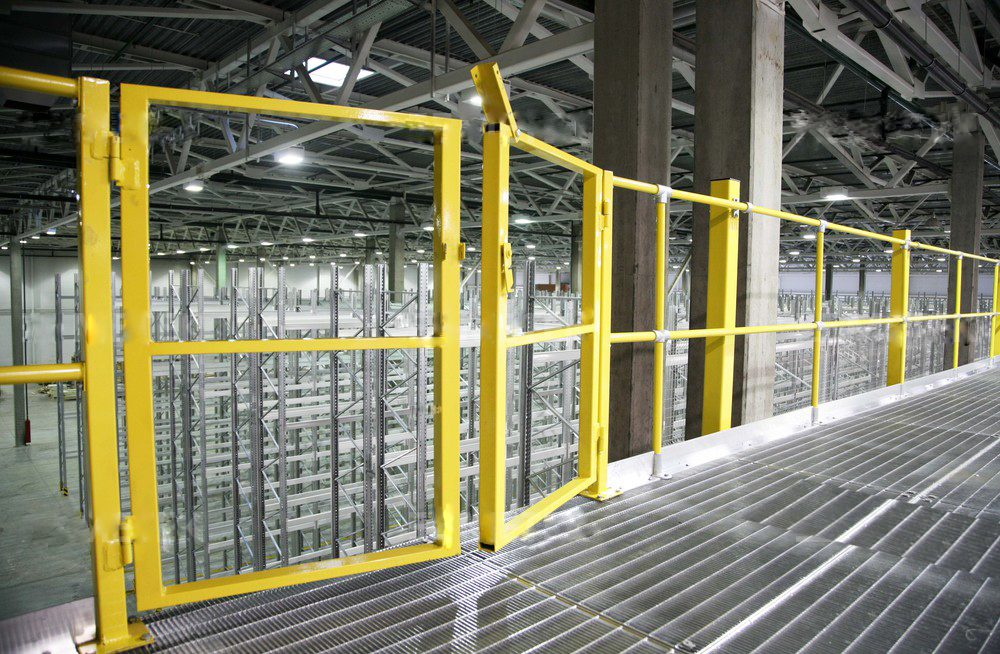

ЭЛЕМЕНТЫ БЕЗОПАСНОСТИ (ПОРУЧНИ ОГРАЖДЕНИЯ, ВОРОТА, И Т.Д.)

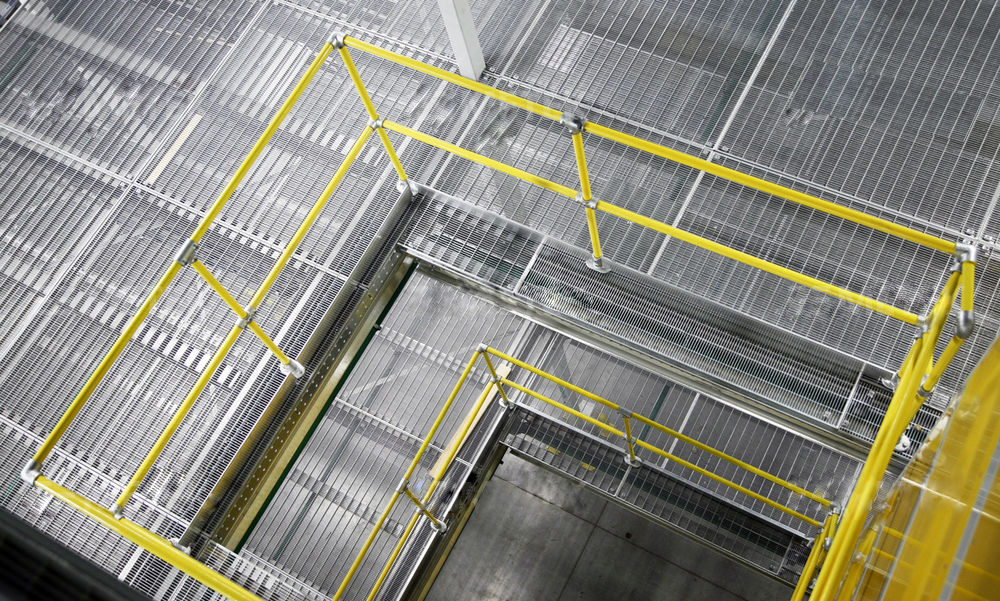

Поручни ограждения бывают 2-х типов:

  • сварные;
  • быстросборные, собираются на основе фитинга.

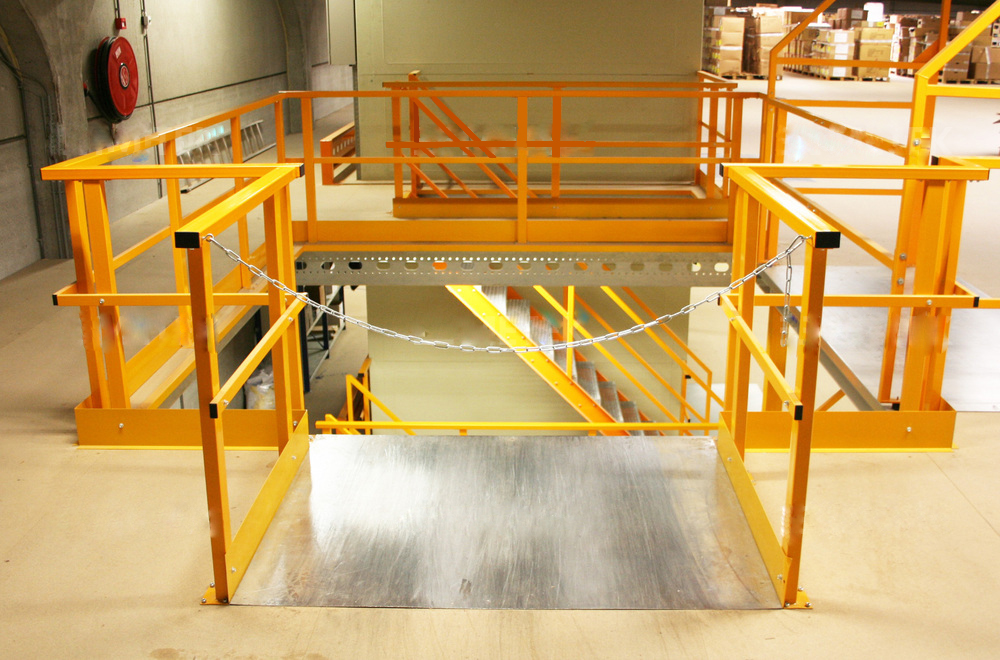

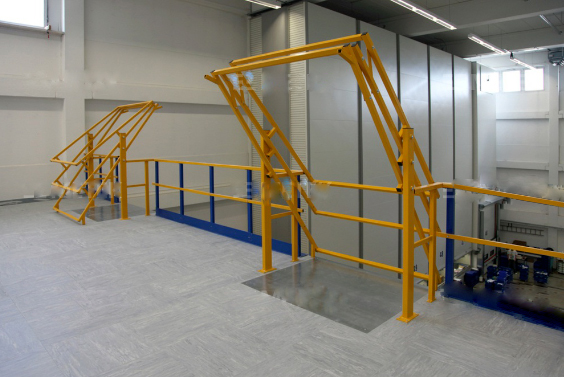

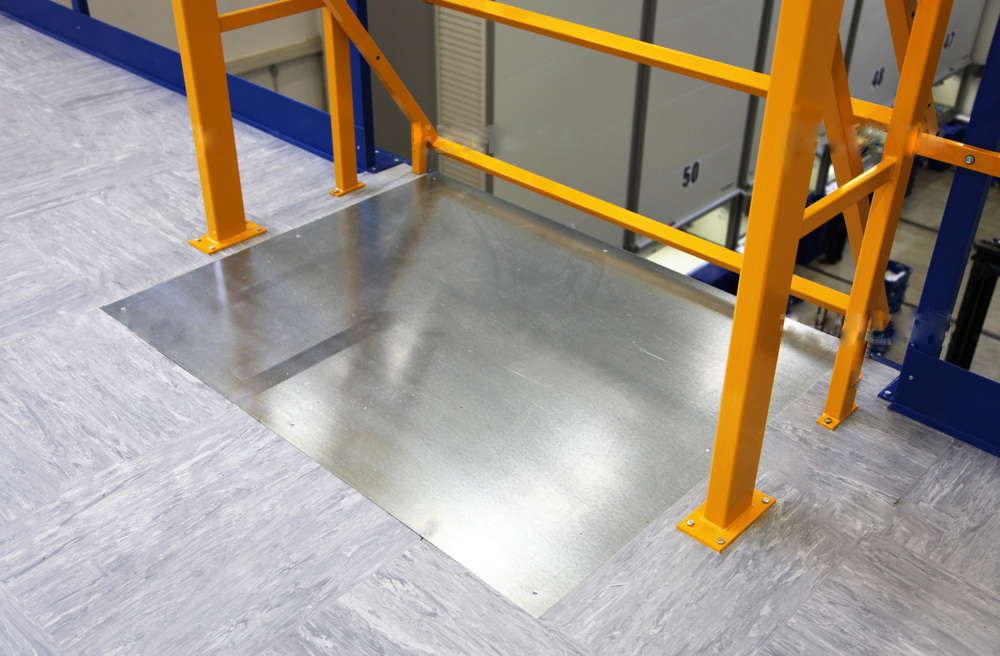

ЗАГРУЗОЧНЫЕ ЗОНЫ

Возможны три варианта комплектации.


12 .jpg13.jpg

ПРЕИМУЩЕСТВА МЕЗОНИНОВ НА КОЛОННАХ
  • эстетичный внешний вид;
  • пожизненная гарантия на конструкцию;

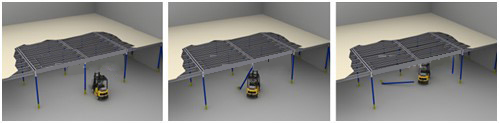

  • запатентованая безопасная конструкция позволяет не останавливать эксплуатацию даже при повреждении (разрушении) колонн и других несущих элементов;
  • мезонинная конструкция не требует дополнительных согласований с надзорными органами РФ;
  • шаг колонн до 9 метров
  • удобство монтажа коммуникаций на мезонинную конструкцию;
  • использование европейского опыта проектирования.
Получить подробную консультацию и просчитать точную стоимость заказа Вы можете по телефону +7(863) 320-06-01
