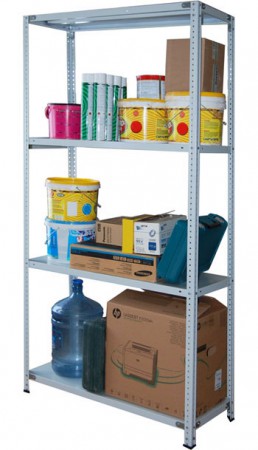

Стеллажи металлические архивные серии СТФ (сборно-разборные) предназначены для оборудования архивов, офисов, складских и подсобных помещений. Архивные стеллажи серии СТФ - это идеальное решение для организации системы хранения грузов различного назначения.
Преимущества:
- Металлические стеллажи легко собираются и имеют небольшой вес, угловые секции.
- Стеллаж серии СТФ секционной конструкции, позволяет к собранной предыдущей секции присоединять последующие, что позволяет формировать многосекционный стеллаж любой длины, а также монтировать их в любой конфигурации: в линию, "спина" к "спине", углом.

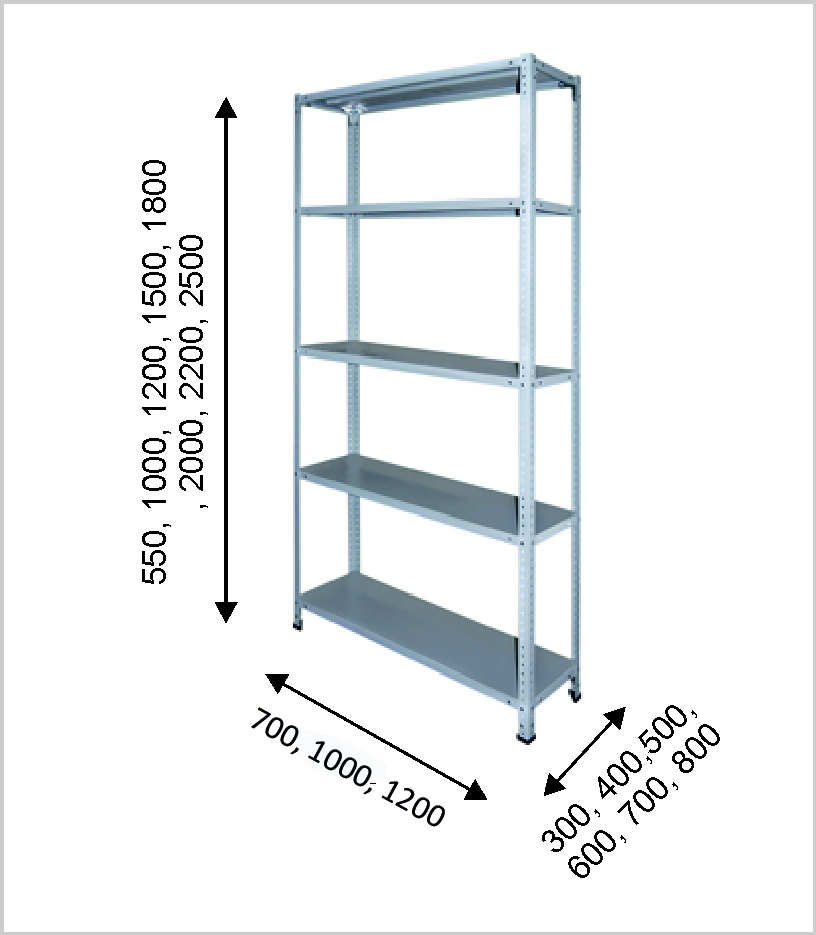

Варианты размеров стеллажа серии СТФ:
Конструкторские особенности:
- Стеллаж серии СТФ состоит из стоек и полок, крепящихся на стойках с помощью болтовых соединений.
- Допустимая равномерно-распределенная нагрузка на каждую полку длиной до 1000 мм включительно не превышает 120 кг, для полок длиной 1500 мм с усиленным ребром жесткости эта величина не превышает 100 кг.
- Грузоподъемность односекционного стеллажа высотой до 2000 мм включительно составляет 600 кг, высотой 2000-2500 мм – 580 кг.
- Грузоподъемность многосекционного стеллажа (с общей смежной стойкой) высотой до 2000 мм включительно составляет 500 кг, высотой 2000-2500 мм – 440 кг.
- Равномерно-распределенная нагрузка на верхнюю полку стеллажей не более 60кг (для односекционных стеллажей высотой до 2500мм и многосекционных стеллажей высотой до 2000мм включительно), не более 30кг (для многосекционных стеллажей высотой от 2000 до 2500мм включительно).
- При использовании регулируемых подпятников грузоподъемность любой секции стеллажа серии СТФ не должна превышать 400кг.
- Шаг отверстий для крепления полок – 25 мм, стойки и полки окрашены полимерной (порошковой) краской RAL7035 светло-серого цвета, перед окраской все детали стеллажа проходят стадии обезжиривания и антикоррозийной обработки.
- При сборке нижняя полка архивного стеллажа должна размещаться не выше 150 мм от пола.
- Новая стойка СТФ имеет сложный фигурный профиль и завальцованные края, что повышает ее прочность и безопасность, а значит и надежность всей конструкции стеллажа. Стойки высотой от 1500 мм комплектуются пластмассовым подпятником, который предохраняет пол от повреждений. Дополнительно можно приобрести регулируемый металлический подпятник (опция).
Комплектация элементов стеллажей серии СТФ метизами и уголками жесткости
Полка |
8 комплектов крепежа |
Полка угловая |
18 комплектов крепежа, 6 уголков жесткости |
Стойка (1,5м, 1,8м, 2,0м, 2,2м, 2,5м) |
1 пластиковый подпятник, 8 комплектов крепежа, 4 уголка жесткости. |
Ограничитель |
2 комплекта крепежа |
Дополнительные элементы
Наименование продукции |
|
|
|
Вес/кг |
Стенка СТФ 50/30 |
500 |
300 |
0 |
0,8 |
Стенка СТФ 50/40 |
500 |
400 |
0 |
1,1 |
Стенка СТФ 50/50 |
500 |
500 |
0 |
1,4 |
Стенка СТФ 50/60 |
500 |
600 |
0 |
1,7 |
Стенка СТФ 50/70 |
500 |
700 |
0 |
2 |
Стенка СТФ 50/100 |
500 |
1000 |
0 |
2,8 |
Стенка СТФ 100/30 |
1000 |
300 |
0 |
1,7 |
Стенка СТФ 100/40 |
1000 |
400 |
0 |
2,2 |
Стенка СТФ 100/50 |
1000 |
500 |
0 |
2,8 |
Стенка СТФ 100/60 |
1000 |
600 |
0 |
3,3 |
Стенка СТФ 100/70 |
1000 |
700 |
0 |
4 |
Стенка СТФ 100/100 |
1000 |
1000 |
0 |
5,6 |
Наименование продукции |
|
|
|
Вес/кг |
Папкодержатель 30 |
218 |
0 |
300 |
0,4 |
Папкодержатель 40 |
218 |
0 |
400 |
0,6 |
Папкодержатель 50 |
218 |
0 |
500 |
0,7 |
Папкодержатель 60 |
218 |
0 |
600 |
0,9 |
Наименование продукции |
|
|
|
Вес/кг |
Ограничитель 30 |
300 |
0 |
0 |
0,07 |
Ограничитель 40 |
400 |
0 |
0 |
0,1 |
Ограничитель 50 |
500 |
0 |
0 |
0,11 |
Ограничитель 60 |
600 |
0 |
0 |
0,13 |
Ограничитель 70 |
700 |
0 |
0 |
0,14 |
Ограничитель 80 |
800 |
0 |
0 |
0,16 |
Ограничитель 100 |
1000 |
0 |
0 |
0,2 |
Ограничитель 120 |
1200 |
0 |
0 |
0,2 |
Наименование продукции |
|
|
|
Вес/кг |
Подпятник |
0 |
35 |
35 |
0,01 |
Стеллажи полочные серии СТФ в сборе:
Стеллаж | Высота, мм | Ширина, мм | Глубина, мм | Кол-во полок | Нагрузка на ярус, кг | Нагрузка на стеллаж, кг | Нагрузка на секцию, кг |
СТФ 734-1.8 | 1800 | 700 | 300 | 4 | 150 | 1000 | 1150 |
СТФ 734-2.0 | 2000 | 700 | 300 | 4 | 150 | 1000 | 1150 |
СТФ 734-2.2 | 2200 | 700 | 300 | 4 | 150 | 800 | 950 |
СТФ 734-2.5 | 2500 | 700 | 300 | 4 | 150 | 680 | 850 |
СТФ 735-1.8 | 1800 | 700 | 300 | 5 | 150 | 1000 | 1150 |
СТФ 735-2.0 | 2000 | 700 | 300 | 5 | 150 | 1000 | 1150 |
СТФ 735-2.2 | 2200 | 700 | 300 | 5 | 150 | 800 | 950 |
СТФ 735-2.5 | 2500 | 700 | 300 | 5 | 150 | 680 | 850 |
СТФ 744-1.8 | 1800 | 700 | 400 | 4 | 150 | 1000 | 1150 |
СТФ 744-2.0 | 2000 | 700 | 400 | 4 | 150 | 1000 | 1150 |
СТФ 744-2.2 | 2200 | 700 | 400 | 4 | 150 | 800 | 950 |
СТФ 744-2.5 | 2500 | 700 | 400 | 4 | 150 | 680 | 850 |
СТФ 745-1.8 | 1800 | 700 | 400 | 5 | 150 | 1000 | 1150 |
СТФ 745-2.0 | 2000 | 700 | 400 | 5 | 150 | 1000 | 1150 |
СТФ 745-2.2 | 2200 | 700 | 400 | 5 | 150 | 800 | 950 |
СТФ 745-2.5 | 2500 | 700 | 400 | 5 | 150 | 680 | 850 |
СТФ 754-1.8 | 1800 | 700 | 500 | 4 | 150 | 1000 | 1150 |
СТФ 754-2.0 | 2000 | 700 | 500 | 4 | 150 | 1000 | 1150 |
СТФ 754-2.2 | 2200 | 700 | 500 | 4 | 150 | 800 | 950 |
СТФ 754-2.5 | 2500 | 700 | 500 | 4 | 150 | 680 | 850 |
СТФ 755-1.8 | 1800 | 700 | 500 | 5 | 150 | 1000 | 1150 |
СТФ 755-2.0 | 2000 | 700 | 500 | 5 | 150 | 1000 | 1150 |
СТФ 755-2.2 | 2200 | 700 | 500 | 5 | 150 | 800 | 950 |
СТФ 755-2.5 | 2500 | 700 | 500 | 5 | 150 | 680 | 850 |
СТФ 764-1.8 | 1800 | 700 | 600 | 4 | 150 | 1000 | 1150 |
СТФ 764-2.0 | 2000 | 700 | 600 | 4 | 150 | 1000 | 1150 |
СТФ 764-2.2 | 2200 | 700 | 600 | 4 | 150 | 800 | 950 |
СТФ 764-2.5 | 2500 | 700 | 600 | 4 | 150 | 680 | 850 |
СТФ 765-1.8 | 1800 | 700 | 600 | 5 | 150 | 1000 | 1150 |
СТФ 765-2.0 | 2000 | 700 | 600 | 5 | 150 | 1000 | 1150 |
СТФ 765-2.2 | 2200 | 700 | 600 | 5 | 150 | 800 | 950 |
СТФ 765-2.5 | 2500 | 700 | 600 | 5 | 150 | 680 | 850 |
СТФ 784-1.8 | 1800 | 700 | 800 | 4 | 150 | 1000 | 1150 |
СТФ 784-2.0 | 2000 | 700 | 800 | 4 | 150 | 1000 | 1150 |
СТФ 784-2.2 | 2200 | 700 | 800 | 4 | 150 | 800 | 950 |
СТФ 784-2.5 | 2500 | 700 | 800 | 4 | 150 | 680 | 850 |
СТФ 785-1.8 | 1800 | 700 | 800 | 5 | 150 | 1000 | 1150 |
СТФ 785-2.0 | 2000 | 700 | 800 | 5 | 150 | 1000 | 1150 |
СТФ 785-2.2 | 2200 | 700 | 800 | 5 | 150 | 800 | 950 |
СТФ 785-2.5 | 2500 | 700 | 800 | 5 | 150 | 680 | 850 |
СТФ 1034-1.8 | 1800 | 1000 | 300 | 4 | 125 | 1000 | 1150 |
СТФ 1034-2.0 | 2000 | 1000 | 300 | 4 | 125 | 1000 | 1150 |
СТФ 1034-2.2 | 2200 | 1000 | 300 | 4 | 125 | 800 | 950 |
СТФ 1034-2.5 | 2500 | 1000 | 300 | 4 | 125 | 680 | 850 |
СТФ 1035-1.8 | 1800 | 1000 | 300 | 5 | 125 | 1000 | 1150 |
СТФ 1035-2.0 | 2000 | 1000 | 300 | 5 | 125 | 1000 | 1150 |
СТФ 1035-2.2 | 2200 | 1000 | 300 | 5 | 125 | 800 | 950 |
СТФ 1035-2.5 | 2500 | 1000 | 300 | 5 | 125 | 680 | 850 |
СТФ 1044-1.8 | 1800 | 1000 | 400 | 4 | 125 | 1000 | 1150 |
СТФ 1044-2.0 | 2000 | 1000 | 400 | 4 | 125 | 1000 | 1150 |
СТФ 1044-2.2 | 2200 | 1000 | 400 | 4 | 125 | 800 | 950 |
СТФ 1044-2.5 | 2500 | 1000 | 400 | 4 | 125 | 680 | 850 |
СТФ 1045-1.8 | 1800 | 1000 | 400 | 5 | 125 | 1000 | 1150 |
СТФ 1045-2.0 | 2000 | 1000 | 400 | 5 | 125 | 1000 | 1150 |
СТФ 1045-2.2 | 2200 | 1000 | 400 | 5 | 125 | 800 | 950 |
СТФ 1045-2.5 | 2500 | 1000 | 400 | 5 | 125 | 680 | 850 |
СТФ 1054-1.8 | 1800 | 1000 | 500 | 4 | 125 | 1000 | 1150 |
СТФ 1054-2.0 | 2000 | 1000 | 500 | 4 | 125 | 1000 | 1150 |
СТФ 1054-2.2 | 2200 | 1000 | 500 | 4 | 125 | 800 | 950 |
СТФ 1054-2.5 | 2500 | 1000 | 500 | 4 | 125 | 680 | 850 |
СТФ 1055-1.8 | 1800 | 1000 | 500 | 5 | 125 | 1000 | 1150 |
СТФ 1055-2.0 | 2000 | 1000 | 500 | 5 | 125 | 1000 | 1150 |
СТФ 1055-2.2 | 2200 | 1000 | 500 | 5 | 125 | 800 | 950 |
СТФ 1055-2.5 | 2500 | 1000 | 500 | 5 | 125 | 680 | 850 |
СТФ 1064-1.8 | 1800 | 1000 | 600 | 4 | 125 | 1000 | 1150 |
СТФ 1064-2.0 | 2000 | 1000 | 600 | 4 | 125 | 1000 | 1150 |
СТФ 1064-2.2 | 2200 | 1000 | 600 | 4 | 125 | 800 | 950 |
СТФ 1064-2.5 | 2500 | 1000 | 600 | 4 | 125 | 680 | 850 |
СТФ 1065-1.8 | 1800 | 1000 | 600 | 5 | 125 | 1000 | 1150 |
СТФ 1065-2.0 | 2000 | 1000 | 600 | 5 | 125 | 1000 | 1150 |
СТФ 1065-2.2 | 2200 | 1000 | 600 | 5 | 125 | 800 | 950 |
СТФ 1065-2.5 | 2500 | 1000 | 600 | 5 | 125 | 680 | 850 |
СТФ 1074-1.8 | 1800 | 1000 | 700 | 4 | 125 | 1000 | 1150 |
СТФ 1074-2.0 | 2000 | 1000 | 700 | 4 | 125 | 1000 | 1150 |
СТФ 1074-2.2 | 2200 | 1000 | 700 | 4 | 125 | 800 | 950 |
СТФ 1074-2.5 | 2500 | 1000 | 700 | 4 | 125 | 680 | 850 |
СТФ 1075-1.8 | 1800 | 1000 | 700 | 5 | 125 | 1000 | 1150 |
СТФ 1075-2.0 | 2000 | 1000 | 700 | 5 | 125 | 1000 | 1150 |
СТФ 1075-2.2 | 2200 | 1000 | 700 | 5 | 125 | 800 | 950 |
СТФ 1075-2.5 | 2500 | 1000 | 700 | 5 | 125 | 680 | 850 |
СТФ 1084-1.8 | 1800 | 1000 | 800 | 4 | 125 | 1000 | 1150 |
СТФ 1084-2.0 | 2000 | 1000 | 800 | 4 | 125 | 1000 | 1150 |
СТФ 1084-2.2 | 2200 | 1000 | 800 | 4 | 125 | 800 | 950 |
СТФ 1084-2.5 | 2500 | 1000 | 800 | 4 | 125 | 680 | 850 |
СТФ 1085-1.8 | 1800 | 1000 | 800 | 5 | 125 | 1000 | 1150 |
СТФ 1085-2.0 | 2000 | 1000 | 800 | 5 | 125 | 1000 | 1150 |
СТФ 1085-2.2 | 2200 | 1000 | 800 | 5 | 125 | 800 | 950 |
СТФ 1085-2.5 | 2500 | 1000 | 800 | 5 | 125 | 680 | 850 |
СТФ 1234-1.8 | 1800 | 1200 | 300 | 4 | 125 | 1000 | 1150 |
СТФ 1234-2.0 | 2000 | 1200 | 300 | 4 | 125 | 1000 | 1150 |
СТФ 1234-2.2 | 2200 | 1200 | 300 | 4 | 125 | 800 | 950 |
СТФ 1234-2.5 | 2500 | 1200 | 300 | 4 | 125 | 680 | 850 |
СТФ 1235-1.8 | 1800 | 1200 | 300 | 5 | 125 | 1000 | 1150 |
СТФ 1235-2.0 | 2000 | 1200 | 300 | 5 | 125 | 1000 | 1150 |
СТФ 1235-2.2 | 2200 | 1200 | 300 | 5 | 125 | 800 | 950 |
СТФ 1235-2.5 | 2500 | 1200 | 300 | 5 | 125 | 680 | 850 |
СТФ 1244-1.8 | 1800 | 1200 | 400 | 4 | 125 | 1000 | 1150 |
СТФ 1244-2.0 | 2000 | 1200 | 400 | 4 | 125 | 1000 | 1150 |
СТФ 1244-2.2 | 2200 | 1200 | 400 | 4 | 125 | 800 | 950 |
СТФ 1244-2.5 | 2500 | 1200 | 400 | 4 | 125 | 680 | 850 |
СТФ 1245-1.8 | 1800 | 1200 | 400 | 5 | 125 | 1000 | 1150 |
СТФ 1245-2.0 | 2000 | 1200 | 400 | 5 | 125 | 1000 | 1150 |
СТФ 1245-2.2 | 2200 | 1200 | 400 | 5 | 125 | 800 | 950 |
СТФ 1245-2.5 | 2500 | 1200 | 400 | 5 | 125 | 680 | 850 |
СТФ 1254-1.8 | 1800 | 1200 | 500 | 4 | 100 | 1000 | 1150 |
СТФ 1254-2.0 | 2000 | 1200 | 500 | 4 | 100 | 1000 | 1150 |
СТФ 1254-2.2 | 2200 | 1200 | 500 | 4 | 100 | 800 | 950 |
СТФ 1254-2.5 | 2500 | 1200 | 500 | 4 | 100 | 680 | 850 |
СТФ 1255-1.8 | 1800 | 1200 | 500 | 5 | 100 | 1000 | 1150 |
СТФ 1255-2.0 | 2000 | 1200 | 500 | 5 | 100 | 1000 | 1150 |
СТФ 1255-2.2 | 2200 | 1200 | 500 | 5 | 100 | 800 | 950 |
СТФ 1255-2.5 | 2500 | 1200 | 500 | 5 | 100 | 680 | 850 |
СТФ 1264-1.8 | 1800 | 1200 | 600 | 4 | 100 | 1000 | 1150 |
СТФ 1264-2.0 | 2000 | 1200 | 600 | 4 | 100 | 1000 | 1150 |
СТФ 1264-2.2 | 2200 | 1200 | 600 | 4 | 100 | 800 | 950 |
СТФ 1264-2.5 | 2500 | 1200 | 600 | 4 | 100 | 680 | 850 |
СТФ 1265-1.8 | 1800 | 1200 | 600 | 5 | 100 | 1000 | 1150 |
СТФ 1265-2.0 | 2000 | 1200 | 600 | 5 | 100 | 1000 | 1150 |
СТФ 1265-2.2 | 2200 | 1200 | 600 | 5 | 100 | 800 | 950 |
СТФ 1265-2.5 | 2500 | 1200 | 600 | 5 | 100 | 680 | 850 |
СТФ 1534-1.8 | 1800 | 1500 | 300 | 4 | 100 | 1000 | 1150 |
СТФ 1534-2.0 | 2000 | 1500 | 300 | 4 | 100 | 1000 | 1150 |
СТФ 1534-2.2 | 2200 | 1500 | 300 | 4 | 100 | 800 | 950 |
СТФ 1534-2.5 | 2500 | 1500 | 300 | 4 | 100 | 680 | 850 |
СТФ 1535-1.8 | 1800 | 1500 | 300 | 5 | 100 | 1000 | 1150 |
СТФ 1535-2.0 | 2000 | 1500 | 300 | 5 | 100 | 1000 | 1150 |
СТФ 1535-2.2 | 2200 | 1500 | 300 | 5 | 100 | 800 | 950 |
СТФ 1535-2.5 | 2500 | 1500 | 300 | 5 | 100 | 680 | 850 |
СТФ 1544-1.8 | 1800 | 1500 | 400 | 4 | 100 | 1000 | 1150 |
СТФ 1544-2.0 | 2000 | 1500 | 400 | 4 | 100 | 1000 | 1150 |
СТФ 1544-2.2 | 2200 | 1500 | 400 | 4 | 100 | 800 | 950 |
СТФ 1544-2.5 | 2500 | 1500 | 400 | 4 | 100 | 680 | 850 |
СТФ 1545-1.8 | 1800 | 1500 | 400 | 5 | 100 | 1000 | 1150 |
СТФ 1545-2.0 | 2000 | 1500 | 400 | 5 | 100 | 1000 | 1150 |
СТФ 1545-2.2 | 2200 | 1500 | 400 | 5 | 100 | 800 | 950 |
СТФ 1545-2.5 | 2500 | 1500 | 400 | 5 | 100 | 680 | 850 |
СТФ 1554-1.8 | 1800 | 1500 | 500 | 4 | 100 | 1000 | 1150 |
СТФ 1554-2.0 | 2000 | 1500 | 500 | 4 | 100 | 1000 | 1150 |
СТФ 1554-2.2 | 2200 | 1500 | 500 | 4 | 100 | 800 | 950 |
СТФ 1554-2.5 | 2500 | 1500 | 500 | 4 | 100 | 680 | 850 |
СТФ 1555-1.8 | 1800 | 1500 | 500 | 5 | 100 | 1000 | 1150 |
СТФ 1555-2.0 | 2000 | 1500 | 500 | 5 | 100 | 1000 | 1150 |
СТФ 1555-2.2 | 2200 | 1500 | 500 | 5 | 100 | 800 | 950 |
СТФ 1555-2.5 | 2500 | 1500 | 500 | 5 | 100 | 680 | 850 |
СТФ 1564-1.8 | 1800 | 1500 | 600 | 4 | 100 | 1000 | 1150 |
СТФ 1564-2.0 | 2000 | 1500 | 600 | 4 | 100 | 1000 | 1150 |
СТФ 1564-2.2 | 2200 | 1500 | 600 | 4 | 100 | 800 | 950 |
СТФ 1564-2.5 | 2500 | 1500 | 600 | 4 | 100 | 680 | 850 |
СТФ 1565-1.8 | 1800 | 1500 | 600 | 5 | 100 | 1000 | 1150 |
СТФ 1565-2.0 | 2000 | 1500 | 600 | 5 | 100 | 1000 | 1150 |
СТФ 1565-2.2 | 2200 | 1500 | 600 | 5 | 100 | 800 | 950 |
СТФ 1565-2.5 | 2500 | 1500 | 600 | 5 | 100 | 680 | 850 |
Получить подробную консультацию и просчитать точную стоимость заказа Вы можете по телефону (863) 320-06-01
