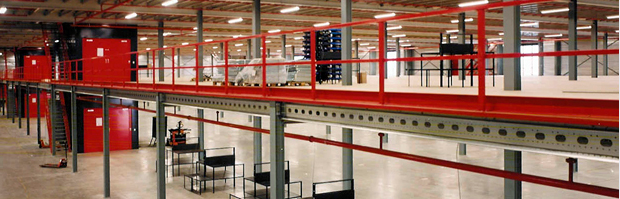

Отдельностоящий мезонин на колоннах – быстросборная модульная металлоконструкция для оптимизации пространства складского или производственного помещения.

Технические характеристики

• Максимальное количество этажей – 4.
• Максимальная допустимая распределенная нагрузка на пол мезонина – 2 500 кг/кв.м.
• Максимальная высота уровня – 7 м.
• Шаг колонн: при нагрузке 200-300 кг/кв.м. – 3-10 м, при нагрузке выше 500 кг/кв.м. – 6 м.

Выше приведены предельные (максимальные) характеристики мезонинных платформ, в реальности же для удобства понимания лучше (следует) привести наиболее часто используемые параметры:

• Нагрузка на пол мезонина 250 кг/кв.м. – в случае использования мезонинной платформы для персонала и нетяжелых грузов.
• Нагрузка 500-1000 кг/кв.м., в случае размещения на платформе тяжелых грузов или оборудования.

Шаг колонн – важный параметр повышающий удобство и эффективность использования мезонинных платформ. Исходя из опыта проектирования и эксплуатации, не рекомендуется делать шаг колонн менее 3 м. Оптимальным стоит признать шаг колонн 6 м.

Шаг колонн более 6 м потребует использовать тяжелые профиля силовой конструкции (высота профиля более 500 мм), при этом стоимость такой конструкции становится сильно выше, чем стоимость аналогичной строительной конструкции из железобетона.

Кроме того, тяжелый мезонин с шагом колонн более 6 м и габаритными профилями силовой конструкции подпадает под действие стандартов капитального строительства, что сильно усложняет процесс согласования с надзорными органами РФ.

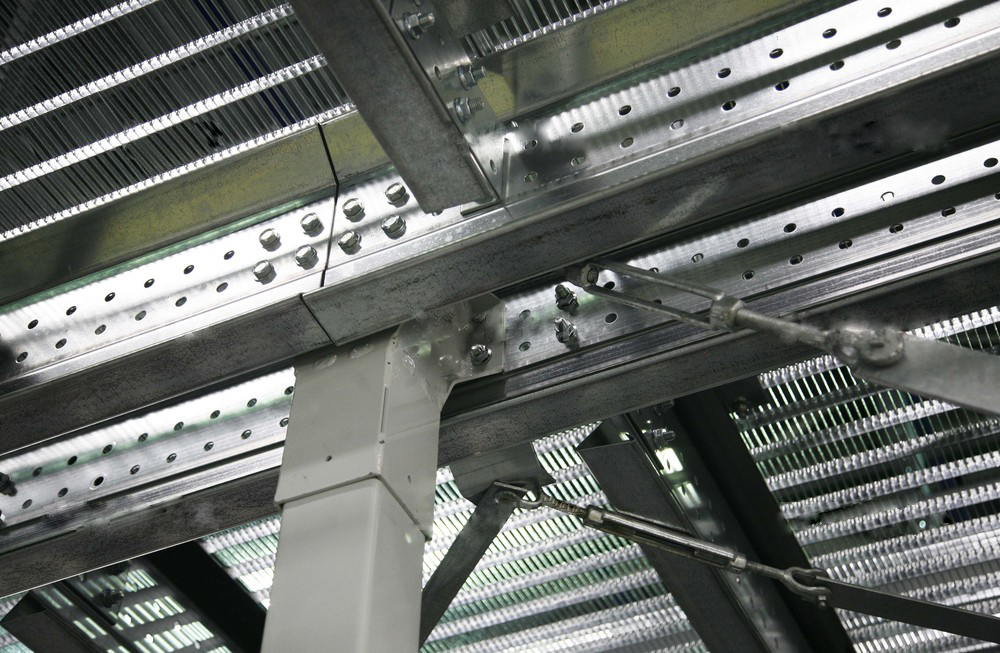

Опорные элементы и несущая (силовая) конструкция

В качестве колонн используется либо стандартная квадратная труба сечением от 50х50х3 до 150х150х8 мм. Основой силовой металлоконструкции служат запатентованные металлические профили (E-profile).



Выполненные из высокопрочной (предел текучести не менее 400 кг/кв.см.) оцинкованной стали, профиля разработаны специально для удобства использования в силовых конструкциях.

Линейка профилей имеет следующие размеры:

• Высота профиля: 212, 262, 312, 362, 412, 462 мм.
• Толщина профиля 1,75; 2,00; 2,50; 3,00 мм.

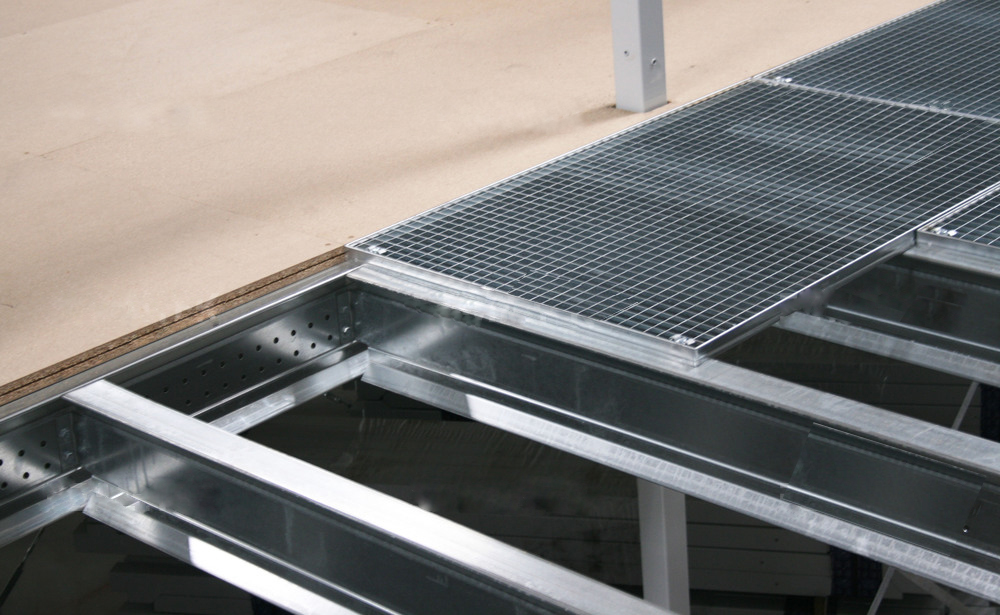

Настил

Настил обеспечивает рабочую поверхность и равномерное распределение нагрузки на металлоконструкцию.
В зависимости от назначения платформы и условий эксплуатации предлагаются следующие варианты настилов:

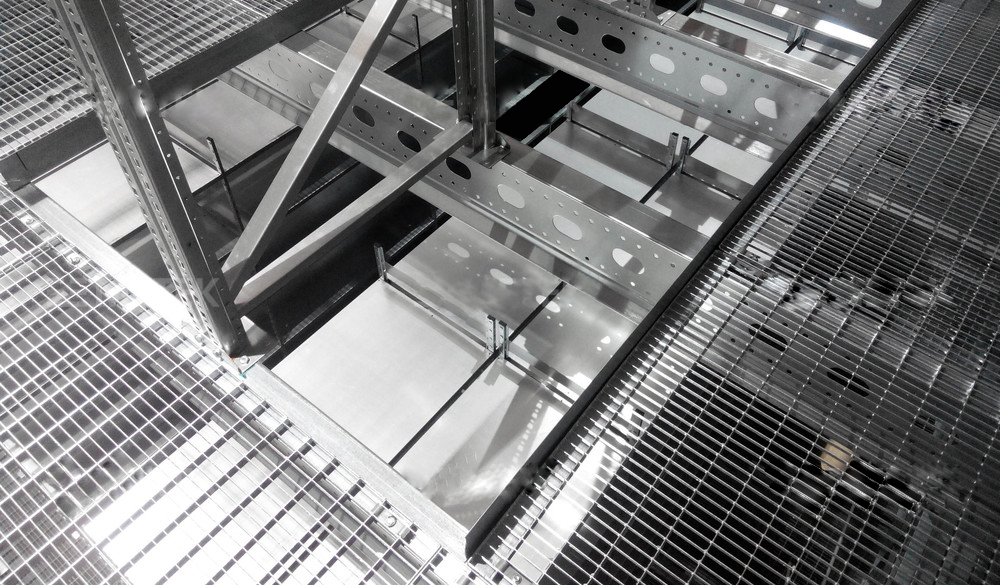

• Решетчатый настил, высокопрочный металлический (прессованный или сварной).

Не препятствует свободной вентиляции помещения и проникновению воды при пожаротушении. Покрытие – горячее/холодное цинкование. Самый распространенный вариант. Самые высокие износостойкие характеристики. Облегчает согласование конструкции с федеральными органами пожарной безопасности. У данного варианта настила есть только один недостаток – невозможность герметичной изоляции этажей друг от друга.

Размер ячейки:

• 33х33 мм, 44х44 мм – стандартный вариант.
• 44х11 мм, 55х11 мм, 66х11 мм – вариант «узкой ячейки» – применяется в случае необходимости использования комплектовочных и паллетных тележек на мезонинных уровнях.

• Перфорированные П-образные панели, вариант, альтернативный решетке. Как правило имеет более высокую стоимость по сравнению с решетчатым настилом.

Использование экономически выгодно при больших пролетах между элементами силовой конструкции. Как преимущество можно отметить возможность задавать различные варианты перфорации, либо вовсе обходиться без нее. Покрытие – горячее/холодное цинкование.

• Специализированое силовое ДСП с антискользящим покрытием сверху и светоотражающим белым снизу.

Обеспечивает ровную поверхность с высокими эксплуатационными свойствами, износостойкая антискользящая поверхность (по износостойкости значительно уступает перечисленным выше металлическим настилам, но при соблюдении правил эксплуатации – срок службы не менее 10 лет). Удобная и отработанная схема стыковки листов и крепежа.
Высокая нагрузочная характеристика. Пожарная безопасность (подтверждена сертификатами РФ).

Вышеперечисленные варианты являются основными.
Рынок РФ специфичен, и здесь получили распространение альтернативные варианты – функциональные, но менее цивилизованные.

• Рифленый металлический лист – толщиной 4-5 мм. Достоинство этого настила – монолитная металлическая поверхность. Благодаря рифлению антискользящая.

Недостатки есть – самое распространенное покрытие – порошковый полимер, абсолютно не стоек к истиранию. Не до конца решенной проблемой остаются стыки между листами и крепеж.

Важно отметить, что использование металлического листа влечет за собой серьезное удорожание силовой металлоконструкции из-за необходимости уменьшить расстояние между поддерживающими элементами (не более 500 мм, в то время как для других вариантов пролет может быть 1000 и даже 1500 мм).

• Фанера – бюджетный вариант. Из достоинств стоит отметить ТОЛЬКО цену.

Недостатков довольно много:

• Низкая износостойкость и повышенное пылеобразование (можно частично компенсировать, настелив поверх фанеры технический линолеум).
• Пожарная безопасность. Вопрос пожарной безопасности решается с помощью специальных составов (пропиток или лаков). Но надзорные органы РФ относятся к этому довольно придирчиво.
• Эстетичную стыковку листов между собой практически невозможно провести при сборке конструкции.

• Комбинация металлического листа/фанеры с профнастилом – дальнейший путь получения хорошей цены за настил, не увеличивая стоимости силовой металлоконструкции. Использование профнастила дает возможность снизить толщину фанеры/металла.

Недостатки такие же как и в «материнских» вариантах.

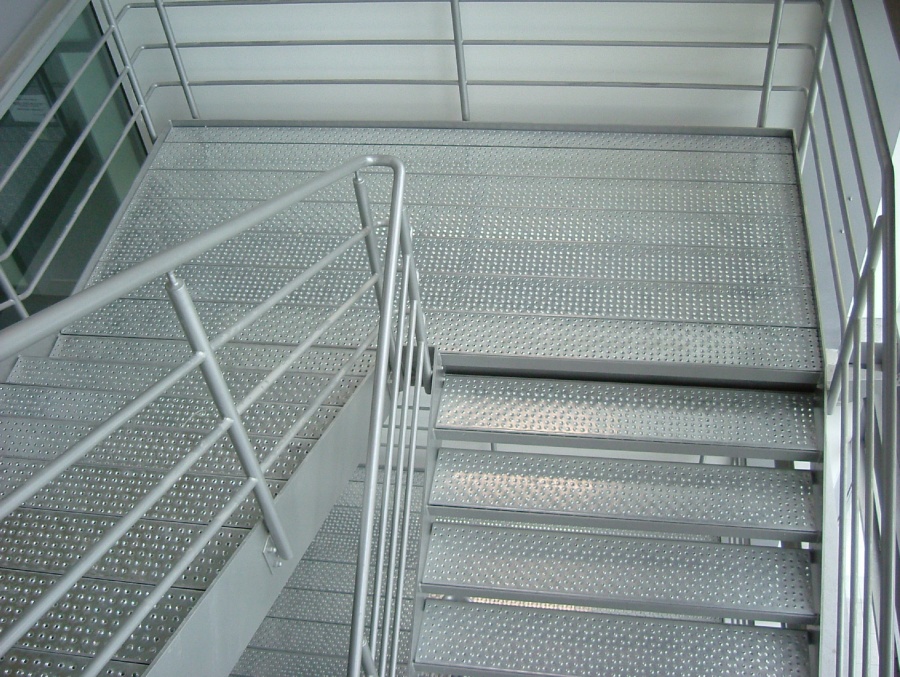

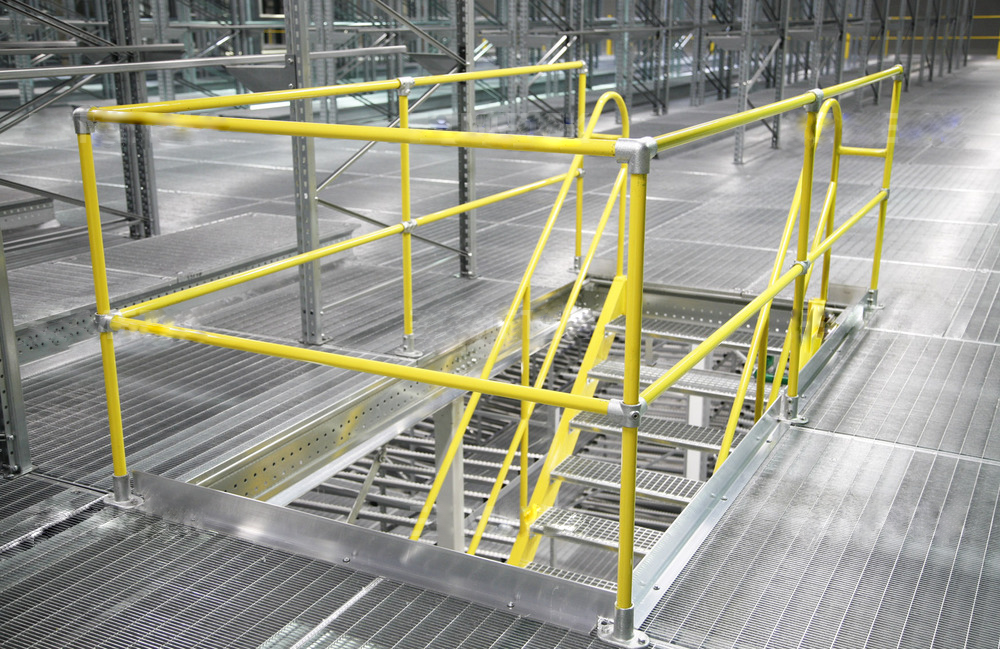

Лестницы

Проектируются в соответствии с российскими и европейскими стандартами.
Угол наклона может быть 35, 40, 45, 50 градусов. В зависимости от высоты уровня могут быть однопролетными и с промежуточной площадкой. Возможны различные варианты исполнения ступеней.

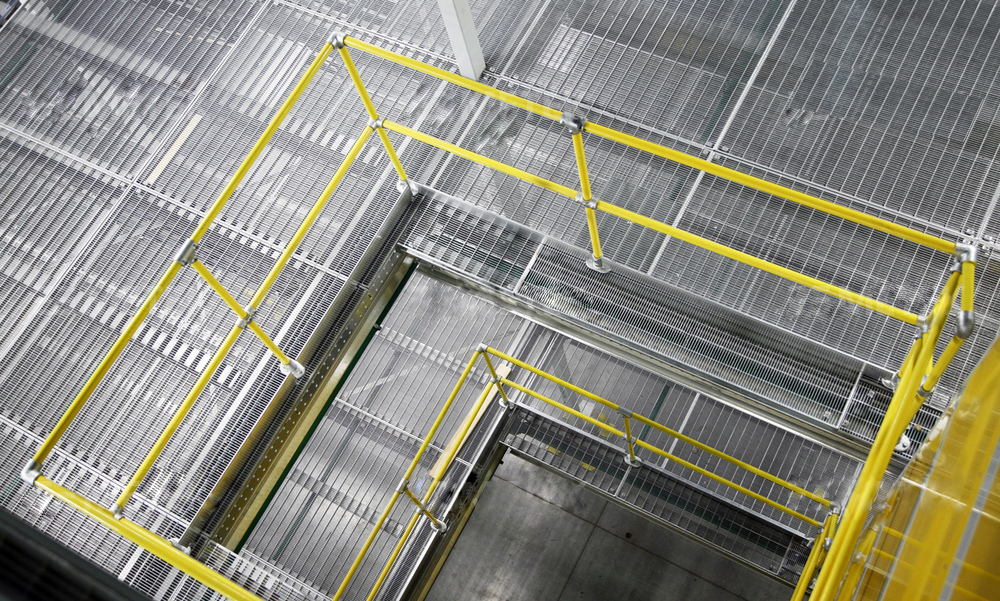

Элементы безопасности (поручни ограждения, ворота, и т.д.)

Поручни ограждения бывают 2-х типов:

• Сварные
• Быстросборные. Быстросборные ограждения собираются на основе фитинга.

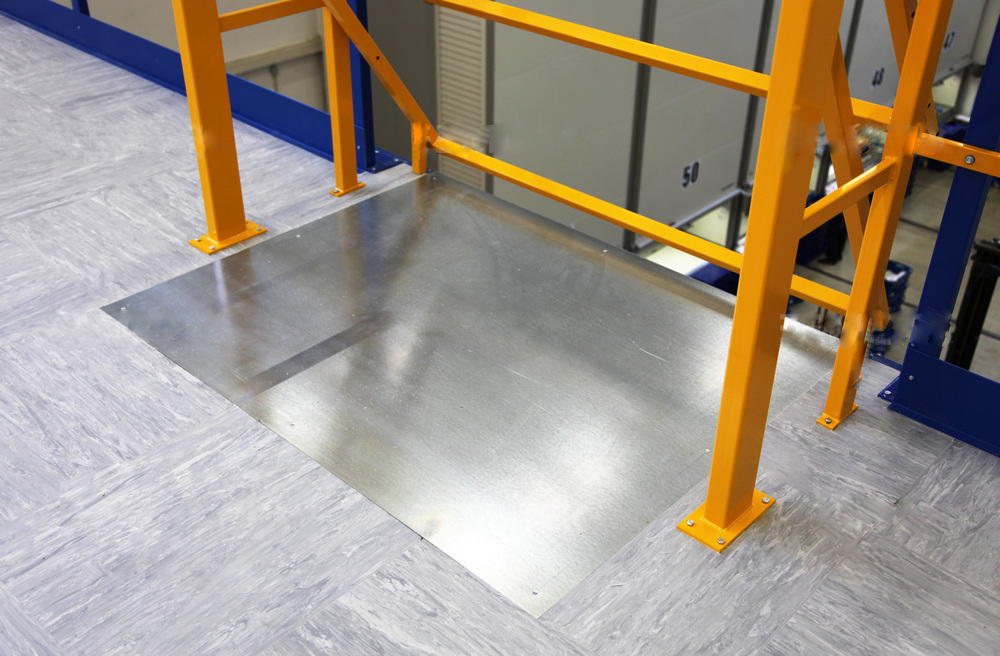

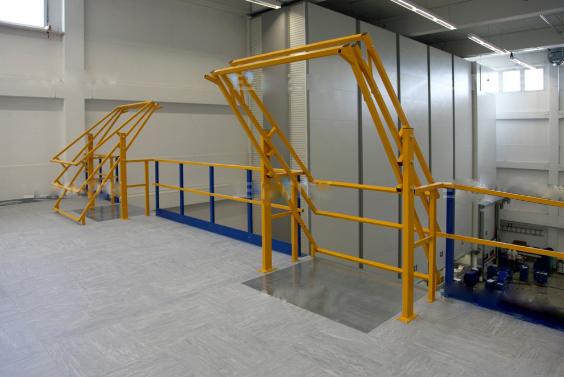

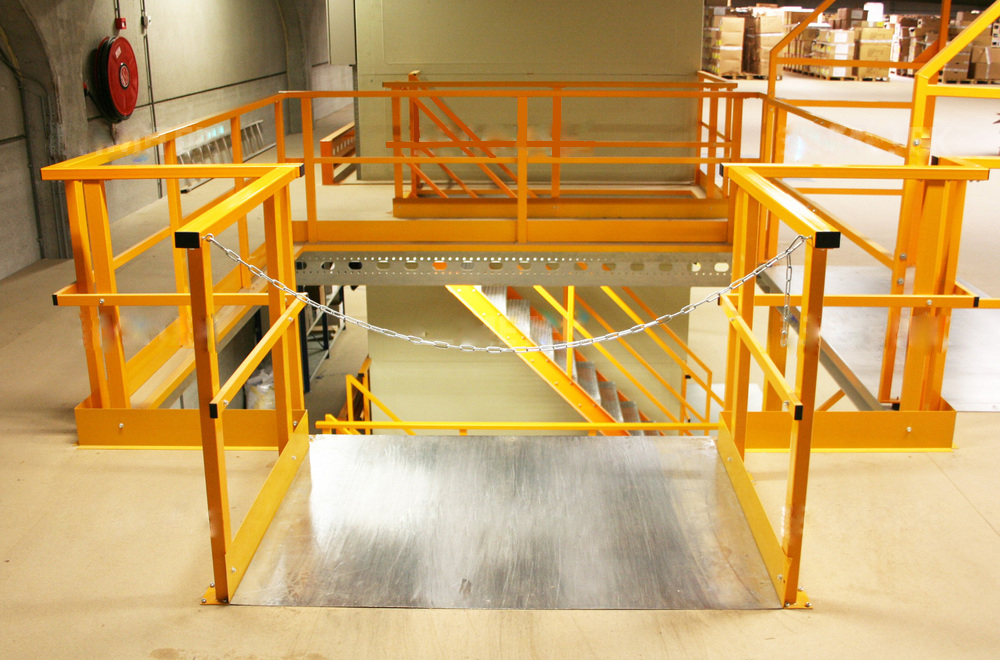

Загрузочные зоны

– возможны 3 варианта комплектации.

Особенности свободностоящих мезонинов

• Эстетичный внешний вид.
• Пожизненная гарантия на конструкцию.

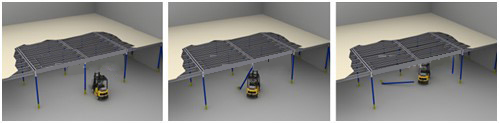

• Запатентованая безопасная конструкция позволяет не останавливать эксплуатацию даже при повреждении (разрушении) колонн и других несущих элементов.

• Мезонинная конструкция не требует дополнительных согласований с надзорными органами РФ.
• Шаг колонн до 9 метров
• Удобство монтажа коммуникаций на мезонинную конструкцию.
• Использование европейского опыта проектирования.
