Мезонинная платформа на основе полочной стеллажной системы - мезонины на колоннах

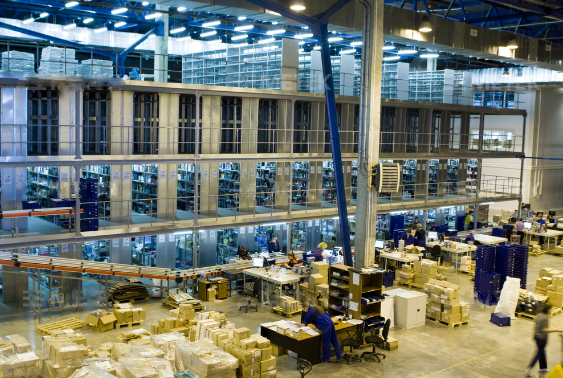

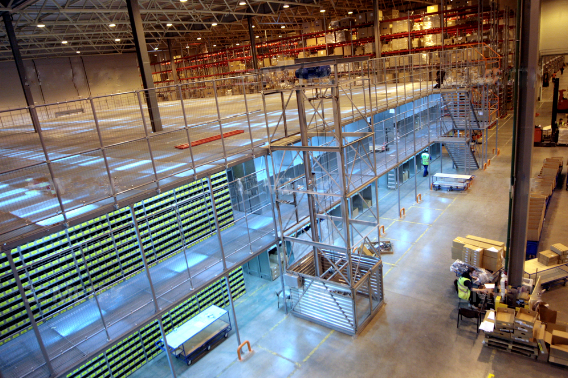

Мезонинная платформа на основе полочной стеллажной системы М7 (мезонин на колоннах) эффективна для использования как на небольших складах, где есть необходимость максимально эффективности использования каждого метра площади, так и на больших складах/дистрибьюторских центрах, с большим количеством и номенклатурой хранимых грузов.

 Технические характеристики:

  • Максимальное количество этажей – 5.
  • Максимальная допустимая распределенная нагрузка на пол мезонина – 1000 кг/м2.
  • Максимальная высота уровня – 4 м.

Мезонинная платформа как и полочная стеллажная система М7 была разработана компанией M-Itech (Малайзия) при участии компании Dr.Moll (Германия) в 2005 году. В настоящий момент разработана детальная система кооперации - компоненты, используемые при создании мезонинной платформы, производятся на более чем 10 предприятиях в разных странах (Россия, Малайзия, Германия, Чехия, Великобритания).

Такой способ комплектования системы позволяет использовать действительно лучшие компоненты, предлагать выгодное ценовое предложение, а так же быть достаточно гибкими при проектировании.


Используемые элементы соответствуют российским и международным стандартам.

К достоинствам мезонинной платформы на основе полочной стеллажной системы М7 (мезонин на колоннах) стоит отнести:

  • Надежность.
  • Простоту монтажа и эксплуатации.
  • Лёгкость и компактность конструкции.
  • Более равномерное (по сравнению с аналогичными конструкциями) распределение нагрузки на пол.
  • Большое количество вариантов хранения и дополнительных элементов (разделителей, боковых и задних стенок и т.д).

Конструкция мезонинной платформы

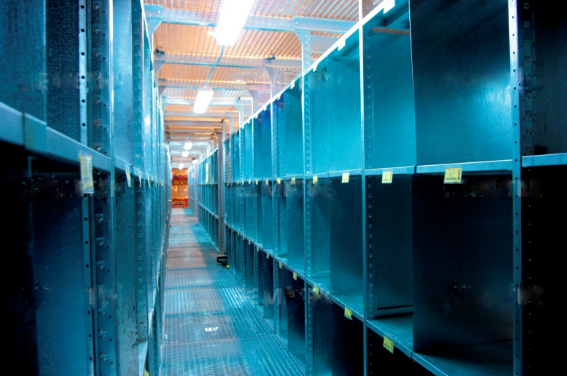

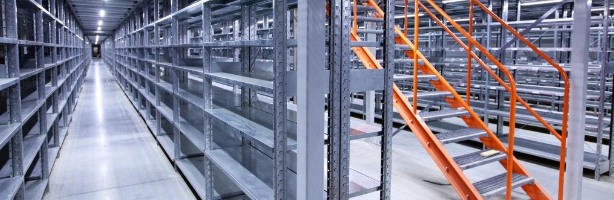

Мезонинная платформа на основе полочной стеллажей в качестве опорных элементов использует стойки стеллажной системы М7. Такая компоновка мезонинной конструкции позволяет сильно сократить количество колонн, а так же уменьшить площадь настила – и как результат сильно сократить стоимость (в сравнении со свободностоящим мезонином).

Состоит из:

  • Опорных элементов (колонны, стеллажные рамы, и т.д.). В качестве опор используется стеллажная рама (в зоне межстеллажных проходов) либо стандартная квадратная труба сечением от 50х50х3 до 150х150х8 мм (в свободностоящей зоне).

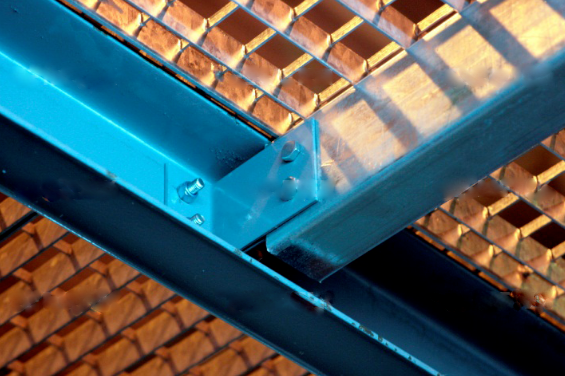

  •  Несущей (силовой) металлической конструкции. Основой силовой металлоконструкции служат металлические профили.​​

  • Настила. Настил обеспечивает рабочую поверхность и равномерное распределение нагрузки на металлоконструкцию.​​​​​

Варианты настилов

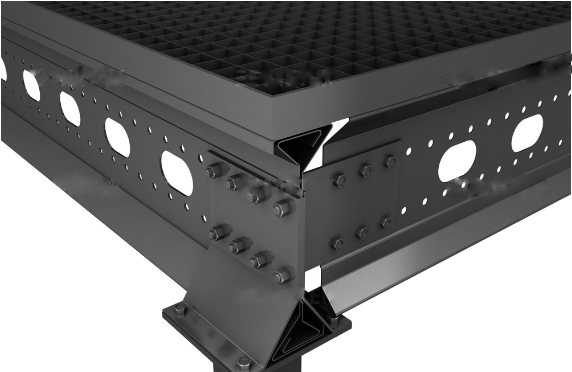

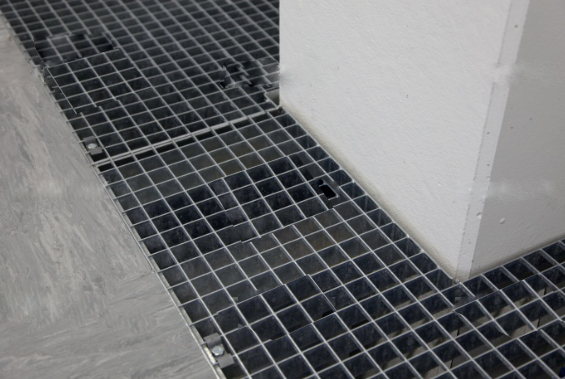

  • Решетчатый настил - высокопрочный металлический (прессованный или сварной). Не препятствует свободной вентиляции помещения и проникновению воды при пожаротушении.

Покрытие – горячее/холодное цинкование. Стандартный размер ячеек - 33х33 и 44х44. 44х11, 55х11, 66х11 – вариант «узкой ячейки» – применяется в случае необходимости использования комплектовочных и паллетных тележек на мезонинных уровнях.

Самый распространенный вариант. Самые высокие износостойкие характеристики. Облегчает согласование конструкции с федеральными органами пожарной безопасности. У данного варианта настила есть только один недостаток – невозможность герметичной изоляции этажей друг от друга.

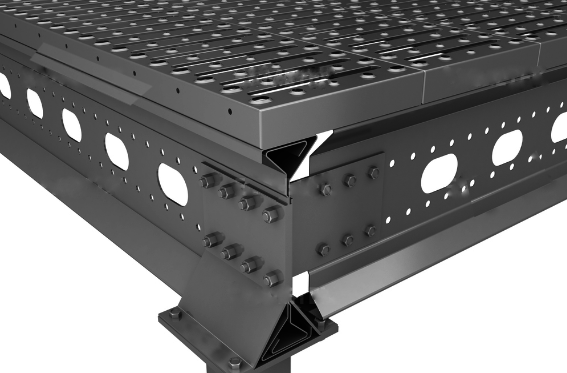

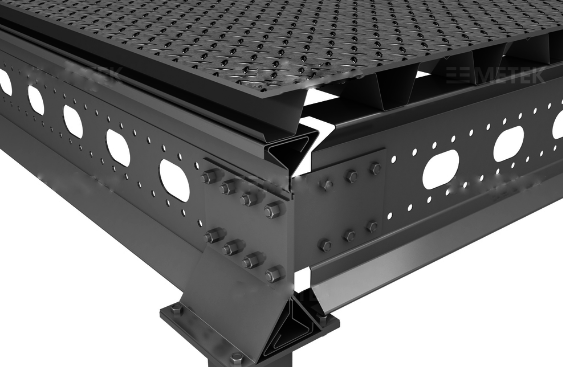

  • Перфорированные П-образные панели - вариант, альтернативный решетке. Как правило имеет более высокую стоимость по сравнению с решетчатым настилом.

Использование экономически выгодно при больших пролетах между элементами силовой конструкции. Как преимущество можно отметить возможность задавать различные варианты перфорации, либо вовсе обходиться без нее. Покрытие – горячее/холодное цинкование.

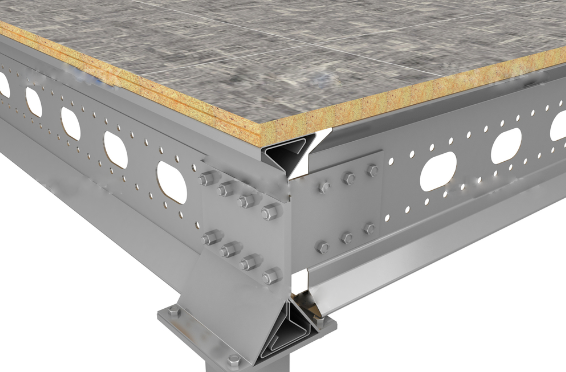

  • Специализированное силовое ДСП с антискользящим покрытием сверху и светоотражающим белым снизу.

Обеспечивает ровную поверхность с высокими эксплуатационными свойствами, износостойкая антискользящая поверхность (по износостойкости значительно уступает перечисленным выше металлическим настилам, но при соблюдении правил эксплуатации – срок службы не менее 10 лет). Удобная и отработанная схема стыковки листов и крепежа.



  • Комбинация металлического листа/фанеры с профнастилом – путь получения хорошей цены за настил, не увеличивая стоимости силовой металлоконструкции. Использование профнастила дает возможность снизить толщину фанеры/металла.

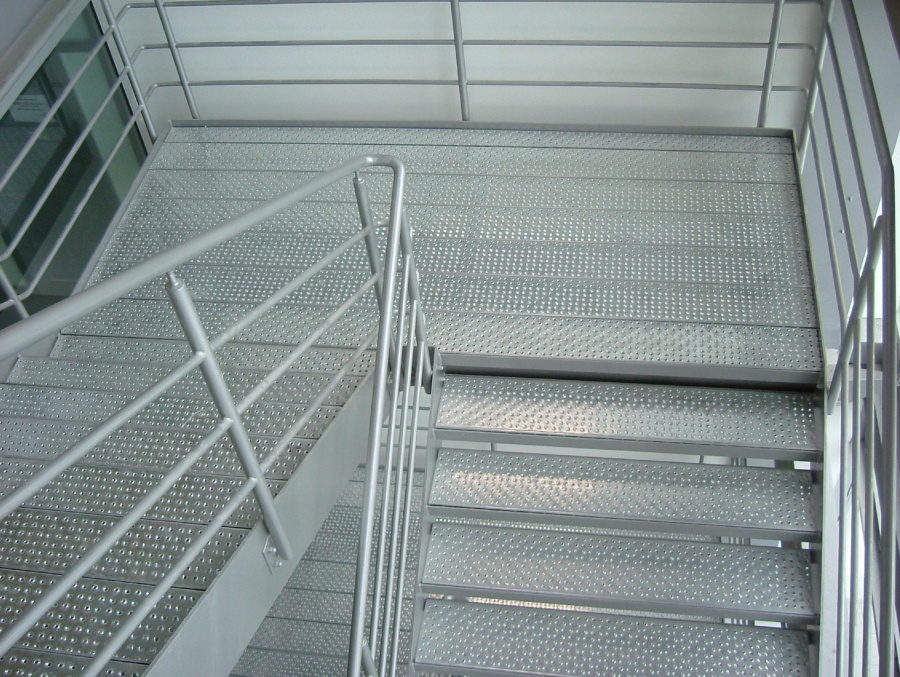

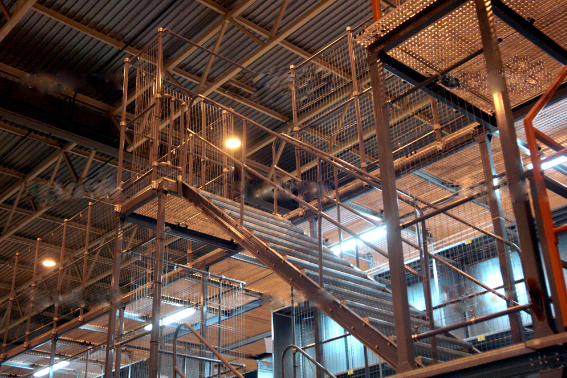

Лестницы

Лестницы проектируются в соответствии с российскими и европейскими стандартами. Угол наклона может быть 35, 40, 45, 50 градусов. В зависимости от высоты уровня могут быть однопролетными и с промежуточной площадкой. Возможны различные варианты исполнения ступеней.

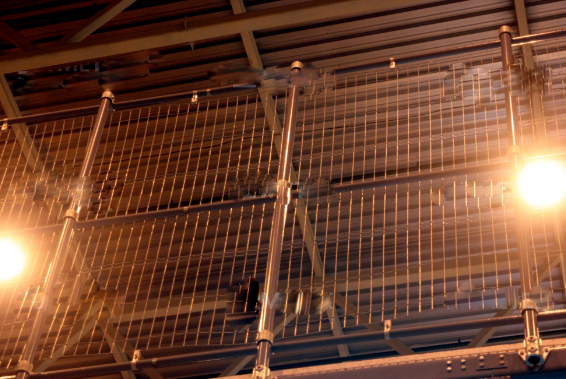

Элементы безопасности и ограждения

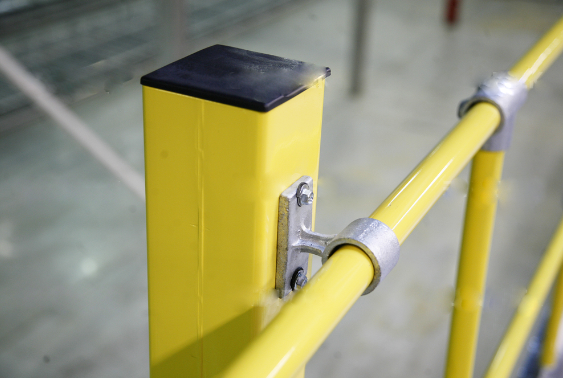

Это поручни ограждения, ворота и т.д. Поручни ограждения бывают 2-х типов: сварные и быстросборные. Быстросборные ограждения собираются на основе фитинга.

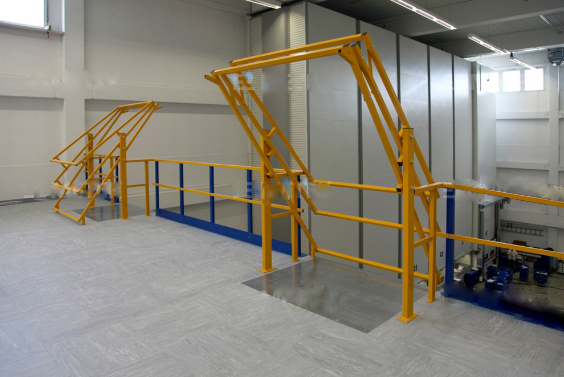

Загрузочные модули

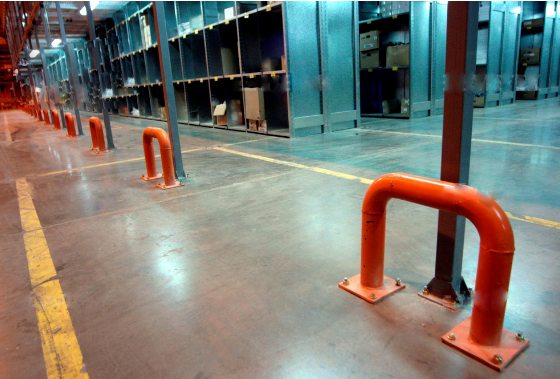

Отбойники


Получить подробную консультацию и просчитать точную стоимость заказа Вы можете по телефону +7(863) 320-06-01

--> -->
